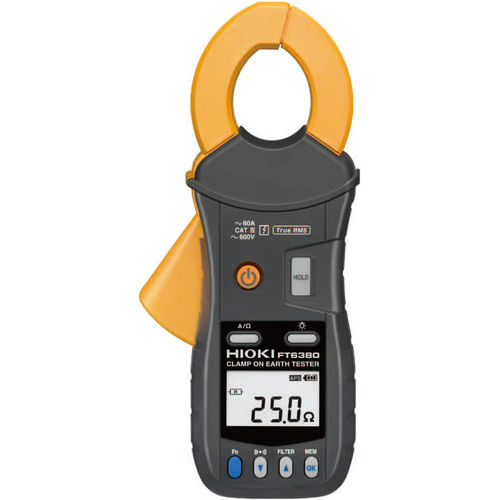

Testador de corrente de vazamento FT6380

de massade resistência de terrade instalação elétrica

PINÇA DE TESTE DE TERRA FT6380 Testador de Resistência Fácil com Mordente Super Fino Visão geral O FT6380 mede a resistência de aterramento simplesmente através do aperto de fios de aterramento múltiplos. Não é necessária uma barra de aterramento auxiliar, e não há necessidade de desconectar o fio de aterramento da barra de aterramento. O sensor compacto e de baixo perfil pode ser usado para prender fios de aterramento com facilidade, e também oferece funcionalidade de medição de corrente CA e pode medir correntes que vão desde corrente de fuga na ordem de vários mA até correntes de carga de até 60 A. CAT IV 600V Características principais - Medição da resistência à terra para sistemas multi-terra - Medir corrente de fuga com absoluta certeza com resolução de 0,01 mA altamente sensível (na faixa de 20,00 mA) - Medir corrente de carga até 60,0 A - Grampo no ponto mais estreito Princípio de medição - Instrumento possui dois núcleos para injeção de tensão e medição de corrente. A partir da tensão definida e da corrente medida, é calculada a resistência total do circuito Nota: Apenas para sistemas multi-terra. Em um sistema multi-terra, quanto maior o número de pólos de aterramento, mais preciso será o valor medido. Faixa de resistência de aterramento - 0,20 Ω (resolução 0,01 Ω) a 1600 Ω (resolução 20 Ω), 10 faixas, supressão de zero: Menos de 0,02 Ω, Precisão: ±1,5 % rdg. ±0,02 Ω Faixa de corrente AC - 20,00 mA (resolução de 0,01 mA) a 60,0 A (resolução de 0,1 A), 5 faixas, supressão de zero: Menos de 0,05 mA, Precisão: ±2,0 % rdg. ±0,05 mA (30 Hz a 400 Hz, True RMS), fator de crista 5,0 ou menos (para a faixa de 60 A, 1,7 ou menos) Entrada máxima permitida - 100 A CA contínua, CA 200 A durante 2 minutos ou menos (a 50/60 Hz, requer redução de frequência)
