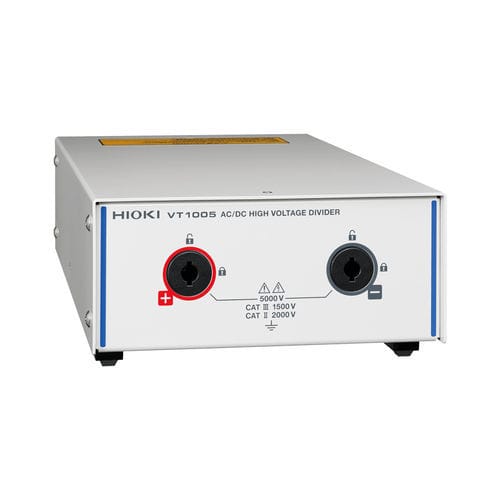

Divisor de tensão VT1005

de alta tensão

Medir com segurança tensões elevadas até 5000 V Detectar Eficiência Efeitos de Melhoria na Ordem de 0,1% Os inversores utilizados em aplicações ferroviárias e de sistemas de energia convertem a energia de alta voltagem. Para medir a eficiência de tais conversões, é necessário medir tensões de 1000 V e superiores. O VT1005 divide as tensões de até 5000 V e produz as mesmas para um analisador de potência. Para medir a eficiência dos inversores de alta eficiência com um alto grau de precisão, é necessário ser capaz de medir com precisão a potência de CC para altas frequências. Graças à sua excelente planicidade de frequência, o VT1005 torna possível a medição precisa em frequências que vão desde a onda fundamental até aos componentes de frequência de comutação. Características principais Máx. Entrada 5000 V (*1) 2000 V CAT II 1500 V CAT III Precisão de Medição: ±0,08% (DC) ±0,04% (50/60 Hz) ±0,17% (50 kHz) Frequência de planicidade: ±0,1% Banda de Amplitude 200 kHz Tipo. ±0,1° Banda de Fase 500 kHz Tip. (*2) Faixa de medição: CC a 4 MHz (-3 dB) Resistência ao ruído: CMRR 80 dB Typ. (100 kHz) Método de Entrada Diferencial
