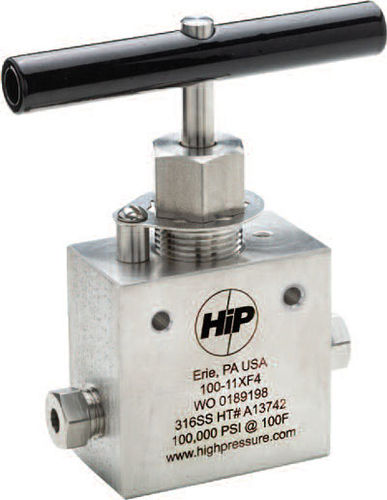

Válvula manual XF series

de ajustecom roscade assento

Conexões do tipo alta pressão (cônico e roscado) para tubos de 1/4", 3/8" e 9/16" de diâmetro externo Hastes de ponta não rotativas asseguram longa vida útil nas sedes das válvulas. O desenho da haste em "estilo enrolado" para serviço pesado é mostrado abaixo Os gargalos e os colarinhos da tubulação são fornecidos com cada válvula, a menos que solicitado de outra forma (os gargalos e colarinhos são mostrados na página 61) Materiaisincluem aço inoxidável 316 e 17-4 para corpos de válvula com hastes de seção inferior em aço ferramenta. O invólucro da válvula é de teflon As conexões correspondentes (cotovelos, tês, cruzes, etc.) são mostradas na página 59 Estão disponíveis válvulas de assento substituíveis para tubulação de 1/4" de diâmetro externo. Estas válvulas apresentam o mesmo estilo de corpo e dimensões que as válvulas de dois ângulos (mostradas abaixo). Para pedir acrescente "R" ao número de catálogo correspondente da válvula de duas vias (ex. 100-12XF4R). Características da Válvula Desenho de haste com fendas não rotativas Embalagem abaixo dos fios da haste Corpos de alta resistência tipo 316 ss Dispositivo de bloqueio de glândulas positivo Não é necessário ajuste de haste Puxadores em T pretos Tubos de 1/4" a 9/16"
