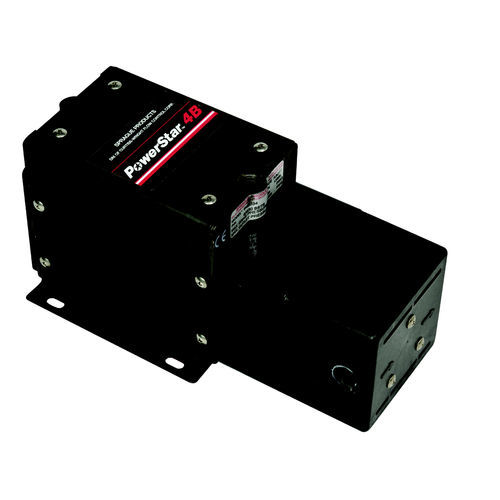

Amplificador de pressão de pistão

alternativode gásde ar comprimido

O booster a gás PowerStar™4B é uma unidade de operação a ar, de um ou dois estágios, de reciprocidade. Utiliza uma válvula direcional de ar do tipo desbalanceado para fazer o ciclo do booster. CARACTERÍSTICAS Funciona sem alimentação de ar comprimido Funciona silenciosamente Possui separação mecânica entre o acionamento pneumático e o gás impulsionado Compatível com a maioria dos gases OS PRINCÍPIOS DE FUNCIONAMENTO O booster a gás PowerStar™4B funciona segundo o princípio da área diferencial do pistão. Um pistão de grande área, acionado a baixas pressões de ar, aciona um pistão de compressão de pequena área que converte o gás de entrada em pressão mais alta. O gás de saída ou pressão de descarga é determinado pela relação entre a área do pistão de acionamento, a pressão do ar de operação e a alimentação de pressão de pré-carga disponível. A função da pressão de pré-carga é carregar o cilindro de alta pressão dentro do booster com gás, reduzindo o tempo necessário para atingir pressões mais elevadas. Nos boosters de gás de dupla terminação, o gás de pré-carga acrescenta potência ao curso de compressão. A OPERAÇÃO REAL O booster de gás PowerStar™4B funciona rapidamente no início, depois abranda e pára num equilíbrio de pressão. O booster mantém o equilíbrio de pressão indefinidamente, assumindo que não há fugas. Quando ocorre um desequilíbrio de pressão, o booster reinicia-se automaticamente e restabelece o equilíbrio de pressão. Durante o funcionamento, o ar de exaustão da seção de acionamento de ar resfria a câmara de alta pressão.
