Amplificador de pressão de gás GBS series

de oxigêniode óleode ar comprimido

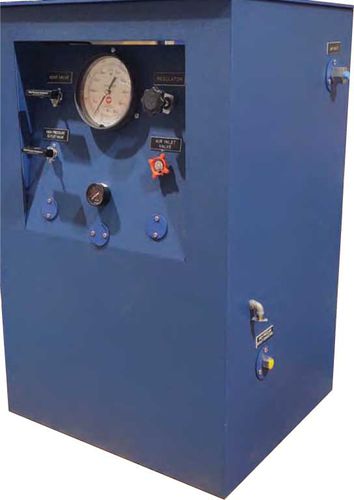

Os Sistemas Boosters a Gás GBS-30 e GBS-60 estão completos e prontos para operar. Tudo o que é necessário é um suprimento de ar para a bomba (aproximadamente 70 psi) e um recipiente de gás comprimido disponível comercialmente O console de aço tem 26" de largura, 24" de profundidade, 40" de altura e inclui válvulas manuais, regulador de ar, filtro e lubrificador, manômetro de ar, manômetro de alta pressão, reservatório, filtro de óleo, bomba, booster de gás e respectivas tubulações e acessórios de alta pressão O funcionamento é por meio de uma bomba hidráulica operada a ar que pressuriza uma extremidade do booster de gás que depois comprime o gás na extremidade oposta do booster. Para isso, a válvula de entrada de gás é aberta para permitir que o gás preencha a extremidade de gás do booster. As válvulas de retenção são fornecidas para permitir o fluxo de gás em apenas um sentido. Com a válvula de saída de gás aberta, a bomba hidráulica é operada de modo a pressurizar a extremidade hidráulica do booster. Assim, o gás é comprimido no booster. Se a pressão necessária não for atingida no final do curso, o booster de gás pode ser facilmente reciclado para cursos adicionais Observe que o manômetro destes sistemas está conectado ao lado hidráulico do booster. No modelo GBS-30 que tem uma relação de 1 para 1, há uma leitura direta da pressão na extremidade do gás do booster. O Modelo GBS-60 tem uma relação de 30 para 1 e o manômetro indicará uma leitura de um trigésimo (1/30) da pressão real na extremidade de gás do booster. Um manômetro adicional pode ser fornecido para conexão à extremidade de gás do booster para fornecer leituras diretas da pressão do gás Os detalhes dos boosters de gás são mostrados na face da página 117. Estes sistemas não devem ser utilizados com hidrogênio ou oxigênio.
