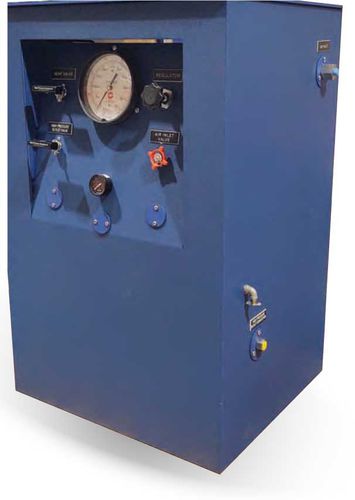

Grupo de bombeamento autoescorvante PS-150

estacionárioindustrial

O Sistema de Bombeamento Modelo PS-150 é projetado para gerar pressão hidráulica de até 150.000 psi por meio de uma bomba hidráulica operada a ar e um intensificador. O intensificador de relação 10 para 1 está totalmente ilustrado na página 73. Este sistema é completo e pronto para operar requerendo apenas a conexão de uma fonte de ar de aproximadamente 80 psi. O console de aço tem 26" de largura, 24" de profundidade, 40" de altura e inclui válvulas manuais, regulador de ar, filtro e lubrificador, manômetro de ar, manômetro de alta pressão, reservatório, filtro de óleo, bomba (0-16.000 psi), tubos e acessórios de alta pressão relacionados. O manómetro de 0-20.000 psi está ligado ao lado de baixa pressão do intensificador que tem uma relação de 10 para 1. A pressão no lado de alta pressão do intensificador é assim determinada multiplicando a leitura do manômetro por 10. Uma pequena variação deve ser permitida para o atrito da embalagem do intensificador. A bomba hidráulica operada a ar pressuriza o sistema a 16.000 psi com as válvulas "A" e "B" fechadas e o pistão intensificador é posicionado automaticamente até o final do seu curso de baixa pressão. Com as válvulas "A" e "C" fechadas, a válvula "B" é aberta para permitir que a bomba pressurize o extremo de baixa pressão do intensificador. O fluido no extremo de alta pressão do intensificador é assim pressurizado com uma relação de 10 para 1. Se o intensificador atingir o fim do seu curso antes que a pressão desejada seja atingida, o intensificador pode ser reciclado. A saída do intensificador é de aproximadamente 1,2 polegadas cúbicas por curso.
