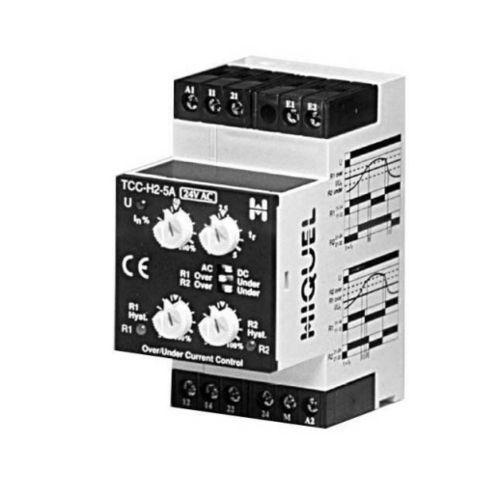

Relé de monitoramento de sobrecorrente TCC-H2-5A-V2 series

de subcorrente2 NACA/CC

- 2 pontos de comutação separados, reguláveis de forma independente - Indicadores LED para a alimentação eléctrica, relé 1 (R1) e relé 2 (R2) Relé de controlo para monitorizar a tensão CA e CC com duas saídas de relé ajustáveis separadamente. A função de sub ou sobre corrente pode ser definida independentemente para R1 e R2 através da seleção do interrutor DIP. O ponto de disparo (Hyst) pode ser definido independentemente para R1 e R2 entre 5-50% do intervalo medido.No final do relé de saída muda quando a corrente medida excede o valor definido de um dos pontos de disparo (Hyst). O tempo é válido para ambos os relés. Quando a corrente medida volta a estar dentro da gama permitida, o relé correspondente é imediatamente reposto. variação da tensão de alimentação tensão nominal -15%...+10% faixa de frequência 48 - 63 Hz ciclo de funcionamento 100% tempo de reação 0 - 5s tempo de reposição < 100ms
