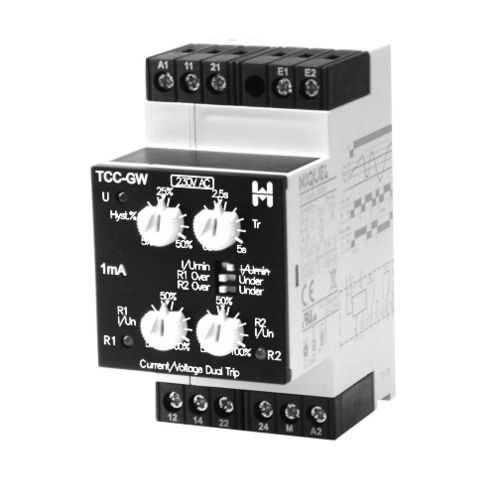

Relé de controle de nível TCC-GW-V2 series

de tensãode corrente2 NA

- 2 pontos de regulação separados e ajustáveis de forma independente - Indicadores LED para alimentação eléctrica, contacto e temporizador de reação Relé de controlo para monitorizar a corrente e a tensão CC com duas saídas de relé ajustáveis independentemente. A função de sub ou sobre corrente pode ser definida independentemente para R1 e R2 através da seleção do interrutor DIP. O ponto de ajuste (Hyst) pode ser ajustado independentemente para R1 e R2 de 5-50%. No final de tr, o relé de saída muda assim que o valor medido excede um dos pontos de ajuste (Hyst). O tempo tr é válido para ambos os relés. Quando o valor medido volta a estar dentro da gama permitida, o relé correspondente é imediatamente reposto. O interrutor "l/Umin" pode ser utilizado para ativar ou desativar o controlo do nível mínimo (<4mA ou <2V). Isto pode ser particularmente útil com sinais de 4-20mA na função "Over". variação da tensão de alimentação - tensão nominal -15%...+10% gama de frequência - 48 - 63 Hz ciclo de trabalho - 100%
