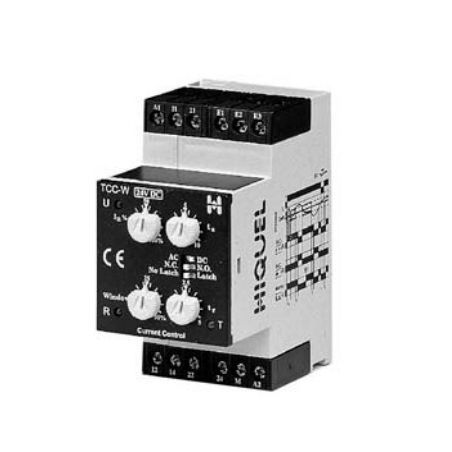

Relé de monitoramento de sobrecorrente TCC-W series

de subcorrente2 NA/NFCA/CC

- Indicadores LED para alimentação eléctrica, contacto e temporizador de reação Ao aplicar a tensão de alimentação com o modo N.O. selecionado, o relé de saída é ativado e o período de temporização ts inicia-se. Controlo de corrente sem função de bloqueio (reinicialização automática) No final de ts, se a corrente medida exceder a janela em qualquer direção, inicia-se o período de temporização tr. No final de tr, se a medição ainda exceder o valor nominal, o relé de saída comuta. O relé de saída é reposto imediatamente, quando a corrente monitorizada atinge o valor de histerese definido. Controlo de corrente com função de bloqueio (rearme manual) No final de ts, quando a corrente medida excede a janela em qualquer direção, inicia-se o período de temporização tr. No final de tr. se a medição ainda exceder o valor nominal, o relé de saída comuta e permanece nesta condição, mesmo quando a corrente medida atinge o valor de histerese definido. Um reset externo (S1) deve ser acionado para repor o relé. variação da tensão de alimentação - tensão nominal +10% / -15% faixa de frequência - 48 - 63 Hz ciclo de trabalho - 100% atraso de arranque - 0- 10s tempo de reação - 0-5s tempo de rearme - < 100ms
