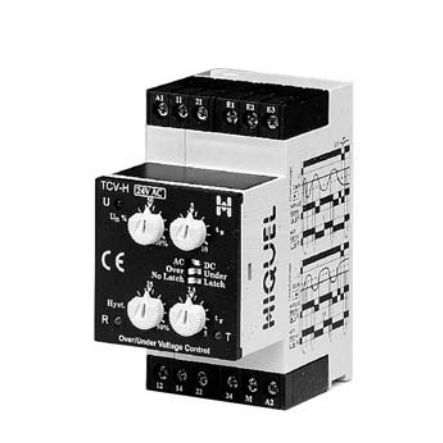

Relé de monitoramento de subtensão TCV-H series

de sobretensão2 NA/NFCA/CC

- Indicadores LED para alimentação eléctrica, contacto e temporizador de reação Quando a tensão de alimentação é aplicada, o relé de saída é ativado e o período de temporização ts é iniciado. Monitor de tensão sem função de bloqueio (reinicialização automática) No final de ts, quando a tensão medida excede o ponto de ajuste (Hyst), inicia-se o período de temporização tr. No final de tr, se o valor medido ainda exceder o ponto de ajuste, o relé de saída muda. O relé de saída reinicia imediatamente quando a tensão medida atinge o valor definido de histerese. Monitor de tensão com função de bloqueio (reset manual). No final de ts. quando a tensão medida ultrapassa o limiar definido, inicia-se o período de temporização tr. No final de tr, se o valor medido ainda exceder o limiar definido, o relé de saída muda e permanece nesta condição, mesmo quando a tensão medida atinge o valor definido de histerese. Um reset externo (S1) deve ser acionado para repor o relé. variação da tensão de alimentação - tensão nominal +10% / -15% faixa de freqüência - 48 - 63 Hz ciclo de trabalho - 100% atraso de arranque - 0- 10s tempo de reação - 0 - 5s tempo de rearme - < 100ms
