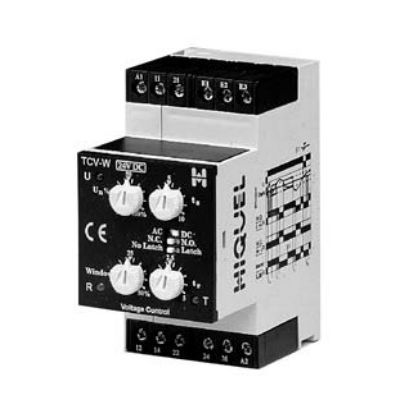

Relé de monitoramento de subtensão TCV-W series

de sobretensão2 NA/NFCA/CC

- ajustes de nível e histerese - Indicadores LED para alimentação, contacto e temporizador de reação Ao aplicar a tensão de alimentação com o modo N.O. selecionado, o relé de saída é ativado e o período de temporização ts inicia-se Monitor de tensão sem função de bloqueio (reinicialização automática) No final de ts, quando a tensão medida ultrapassa a janela em qualquer direção, inicia-se o período de temporização tr. No final de tr, se a medição ainda exceder o ponto de ajuste, o relé de saída muda sempre. O relé de saída é reposto imediatamente quando a tensão monitorizada atinge o valor definido de histerese. Monitor de tensão com função de bloqueio (reposição manual) No final de ts, quando a tensão medida excede a janela em qualquer direção, inicia-se o período de temporização tr. No final de tr, se a medição ainda exceder o ponto de ajuste, o relé de saída muda e permanece nesta condição, mesmo quando a tensão medida atinge o valor de histerese definido. Um reset externo (S1) deve ser acionado para repor o relé. variação da tensão de alimentação - tensão nominal +10% / -15% faixa de frequência - 48- 63 Hz ciclo de trabalho - 100% atraso de arranque - 0 - 10s tempo de reação - 0 -5s tempo de rearme - < 1 00ms
