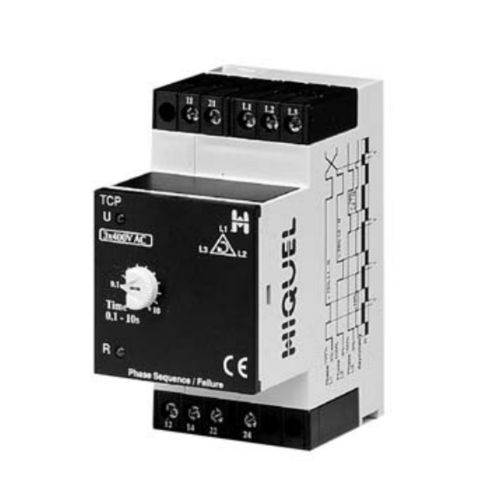

Relé de monitoramento trifásico TCP series

de sequência de fases1 NA/NF2 NA/NF

- detecta falha de fase com tensão regenerada presente - alarme de assimetria fixa TCP / PCP >10% TCP-L / PCP-L >30% - não é necessária ligação ao neutro - temporizador de reação ajustável 0,1 - 10s - Indicadores LED para a fonte de alimentação, relé e temporizador de reação Relé de controlo para monitorizar sistemas trifásicos a 3 fios para detetar a falha de uma ou mais fases, uma assimetria de fase superior a 10% e a rotação correcta das fases (L1, L2, L3) O TCP detecta que a sequência de fases está correcta e que nenhuma fase falhou, caso em que o relé de saída é ativado. A uma perda de uma fase (> 25% abaixo da tensão nominal) ou à deteção de uma assimetria (> 10%), inicia-se o tempo de reação. No final do tempo, o relé de saída é desenergizado. O tempo é ajustável entre 0,1s e 10s e é usado para temporizar transientes curtos que, de outra forma, causariam disparos incómodos. O relé energiza-se novamente quando as fases L1, L2 e L3 retornam à faixa permitida. O relé de controlo detectará uma falha de fase mesmo com uma tensão regenerada presente na fase em falha (sem deteção a pedido)
