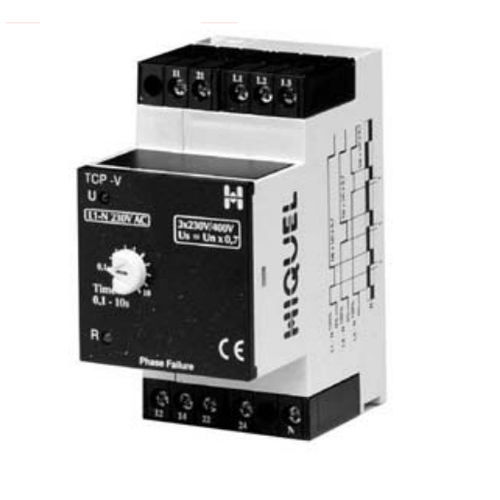

Relé de monitoramento de falta de fase TCP-V series

2 NA/NFtrifásicoCA

- detecta falha de fase ou redução da tensão de fase função normal ou invertida disponível - medição constante TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 - não dispara com a tensão regenerada presente - Temporizador de reação ajustável 0.1 - 10s - Indicadores LED para a fonte de alimentação, relé e temporizador de reação O TCP-V é um relé de falha de fase para monitorizar sistemas de 4 fios, trifásicos para falha de fase ou redução de tensão de fase atéVn x 0.7 ou menos. Quando o relé de controlo detecta todas as 3 fases dentro do intervalo correto, o relé de saída é ativado. Com a perda de uma fase (> 30% abaixo da tensão nominal), o tempo de reação começa. O tempo é ajustável entre 0.1s e 10s, e é usado para temporizar transientes curtos que, de outra forma, causariam disparos incómodos. O relé volta a energizar-se, quando as fases L1, L2 e L3 regressam à gama correcta. O TCP-V pode ser utilizado para monitorizar um sistema monofásico, caso em que L1, L2 e L3 devem ser ligados em conjunto (ver abaixo).
