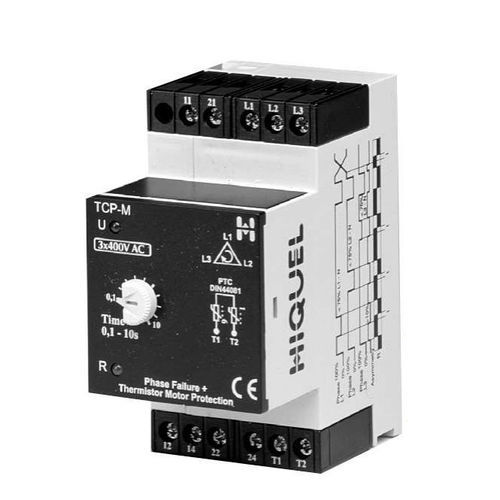

Relé de monitoramento de sequência de fases TCPM

de temperatura2 NA/NFtrifásico

- detecta falhas de fase com tensão regenerada presente - até 6 sensores PTC em série - alarme fixo de assimetria >10% - não é necessária ligação ao neutro - temporizador de reação ajustável 0,1 - 10s - Indicadores LED para a fonte de alimentação, relé e temporizador de reação O TCP-M monitoriza a sequência de fases, a falha de fases e a assimetria de fases, e é utilizado com sensores PTC para fornecer proteção contra sobreaquecimento a motores e outros equipamentos. Quando a sequência de fases está correcta, todas as fases são detectadas e a resistência dos sensores PTC na entrada T1 - T2 está dentro do intervalo correto, o relé de saída é ativado. Com a perda de uma fase (> Vn x 0,75), ou a deteção de um desequilíbrio de assimetria >10%, ou quando a resistência dos sensores PTC excede o limiar de disparo (3100 Ohm), o tempo de reação começa. No final do tempo, o relé de saída é ativado. O tempo é ajustável entre 0,1s e 10s e é usado para temporizar transientes curtos que, de outra forma, causariam disparos incómodos. O relé volta a ser ativado quando as fases L1, L2 e L3 regressam à gama correcta e a resistência dos sensores desce abaixo do limiar de reset (1650 Ohms). O relé de controlo detectará uma falha de fase mesmo com uma tensão regenerada presente na fase em falha (sem deteção a pedido).
