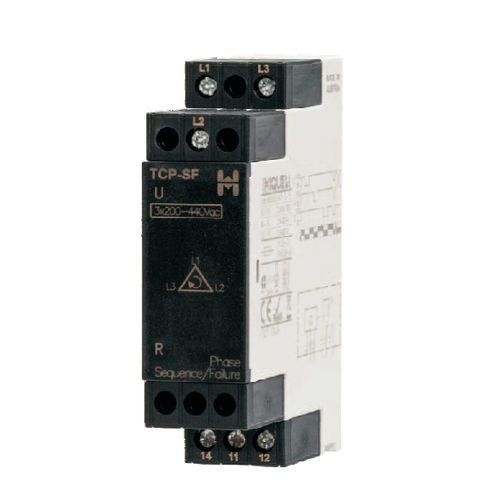

Relé de monitoramento de sequência de fases TCP-SF

1 NA/NFtrifásicoCA

- medição da tensão sem neutro - não detecta falha de fase com tensão regenerada presente - Indicadores LED para a fonte de alimentação, relé e temporizador de reação O TCP-SF detecta se a sequência das fases está correcta e se nenhuma fase falhou. Se for este o caso, o relé de saída R é ativado e o LED amarelo acende-se. Em caso de perda de uma fase, o relé de saída R é desenergizado. O relé volta a ser energizado quando a(s) fase(s) em falha é(são) retomada(s). O relé de controlo não detecta uma falha de fase com uma tensão regenerada presente na fase em falha. o relé de controlo não detecta uma falha de fase com uma tensão regenerada presente na fase em falha. (Adequado para aplicações em elevadores/elevadores onde a cabina deve continuar até à próxima paragem e depois não voltar a arrancar) variação da tensão de alimentação tensão nominal +/- 10% gama de frequência 48 - 63 Hz ciclo de trabalho 100% tempo de reinicialização < 25ms
