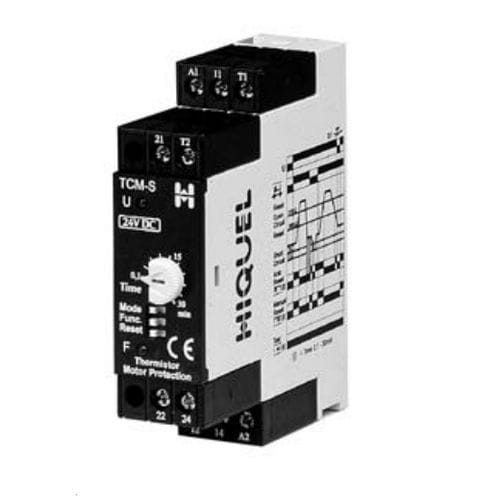

Relé de proteção de temperatura TCM series

2 NA/NFCA/CCde motor

- até 6 sensores PTC em série - função de bloqueio de falhas - deteção de curto-circuito e/ou circuito aberto da sonda - Indicadores LED para alimentação eléctrica e relé de saída O TCM é utilizado com sensores PTC (DIN 44081) para fornecer proteção permanente contra sobreaquecimento para motores e outros equipamentos Podem ser utilizados até 6 PTC's ligados em série com um relé TCM. Quando os sensores PTC atingem a sua temperatura nominal, o TCM converte o aumento súbito da resistência num sinal que faz com que o relé de saída R comute. O LED vermelho F começa a piscar. Deve ter-se o cuidado de assegurar que os cabos longos que ligam os PTC's a T1 e T2 estão blindados, caso contrário as influências electromagnéticas externas podem interferir com o correto funcionamento do sensor. Os DIP-Switches localizados na placa frontal são utilizados para selecionar. variação da tensão de alimentação tensão nominal +10% / -15% gama de frequência 48 - 63 Hz ciclo de funcionamento 100%
