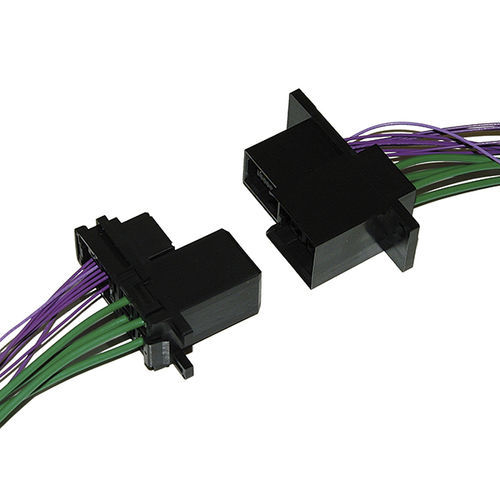

Conector cabo-placa QR/P18 series

FPCretangularde deslocamento de isolamento

Conectores de deslocamento de isolamento (IDC) rectangulares, de contagem elevada de pinos em rack/painel A série QR/P18 de conectores miniatura para rack/painel foi projetada para a segmentação completa da estrutura do suporte externo/unidades terminais da bem-recebida série QR/P de conectores retangulares plug-in para rack/painel; além disso, a inserção subseqüente da unidade terminal aproveitada permite uma tarefa mais eficiente de montagem do chicote. Estes conectores são configurados com 12, 18 ou 24 pólos (IDC) na linha de sinal e 4 pólos (crimpagem) na linha de alimentação. 1. Estrutura completamente separada do suporte externo/unidade terminal A fim de melhorar os procedimentos de cablagem, os conectores são concebidos para a segmentação completa do suporte externo e da unidade de sinal/alimentação, e a inserção dos contactos de cablagem visa melhorar a funcionalidade da cablagem da fonte de alimentação/linha de sinal, bem como a montagem no conjunto. 2. Unidade de sinal A unidade de sinal utiliza o método de ligação por deslocamento do isolamento, altamente fiável. (O fio é AWG #26 e o diâmetro externo do isolamento é de 0,88mm.) O procedimento de deslocamento do isolamento pode agora ser usado anexando um aplicador especial a uma máquina automática de deslocamento de isolamento disponível no mercado, ou uma ferramenta de prensa manual também pode ser selecionada. 3. Alimentação eléctrica Os terminais da fonte de alimentação permitem a utilização de um arnês de crimpagem com fio de AWG#16 a 18 (e diâmetro exterior do isolamento de 2,1 a 2,2 mm), e podem acomodar um máximo de 12 A. 4. Estrutura de acoplamento sequencial Dois contactos sequenciais na unidade macho de sinal e um contacto sequencial na unidade fêmea da fonte de alimentação são fornecidos para operação de segurança.
