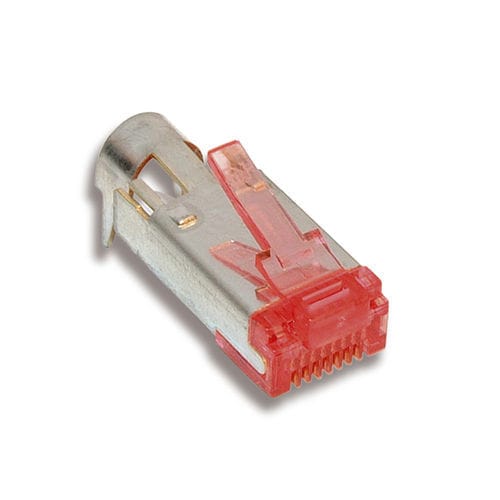

Conector de dados TM21 Series

RJ45JackEthernet

A série TM21 oferece uma solução de conetividade de alta velocidade para aplicações Gigabit Ethernet 1000BASE-T e Fast Ethernet 100BASE-TX. A gama de conectores é constituída por fichas modulares e tomadas de porta única ou múltipla que cumprem integralmente a norma de cablagem de dados TIA/EIA-568-B e estão em conformidade com o desempenho Cat. 6. Os conectores modulares incluem indicadores ópticos (opcionais) que estão integrados no conetor para poupar espaço na placa e diminuir o ruído elétrico. A blindagem à volta da superfície exterior do conetor modular e os múltiplos contactos de blindagem e de terra incorporados proporcionam uma ligação fiável para montagem em painel. Além disso, a blindagem metálica na ficha assegura a proteção contra interferências electromagnéticas devido à cobertura de 360° da área de encaixe. Quando encaixadas, as superfícies de blindagem são ligadas de forma segura para proporcionar um circuito contínuo fiável. Está disponível uma guia de fios (encomendada em separado) para permitir um alinhamento fácil dos condutores do cabo no interior da caixa da ficha A ferramenta manual de fácil utilização prende o cabo e termina os contactos IDC numa operação simultânea, poupando tempo. A ferramenta manual também pode ser utilizada nas populares séries TM11 e TM31. As tampas dobráveis de uma só peça permitem um acesso fácil às áreas de terminação das fichas. Além disso, a tampa estende-se sobre a patilha do fecho de libertação para a proteger contra danos durante o processo de manuseamento. As tampas estão disponíveis em 9 cores diferentes. Está disponível uma versão da ficha TM21DP para cobrir os tamanhos de cabo AWG24-27 e para suportar uma gama de temperaturas de funcionamento alargada. Estão disponíveis fichas da série TM22 não blindadas.
