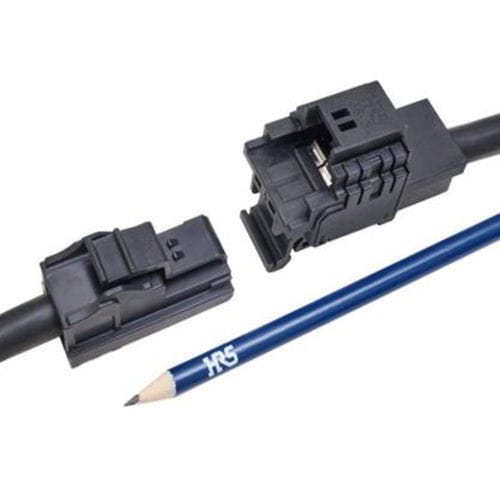

Conector de dados EF1 Series

DINparalelode crimpar

A HIROSE introduziu a série EF1 para satisfazer a necessidade de conectores de potência mais pequenos, mas com maior desempenho, para aplicações industriais. A série EF1 é composta por um recetáculo e uma ficha em linha do tipo montagem em calha DIN e um recetáculo e uma ficha em linha do tipo montagem em painel, ambos aceitando contactos de engaste de alta potência com capacidade para suportar correntes nominais até 160 A (amperes). A conceção inovadora do conetor permite que o cabo engastado seja inserido na caixa do conetor numa operação rápida e fácil de utilizar numa só etapa. O contacto de cravação pode ser facilmente terminado no cabo com uma ferramenta manual JIS C 9711 normalizada do mercado. O fecho de encaixe proporciona uma sensação tátil positiva para confirmar o encaixe correto e a ligação segura. A forma única do contacto de mola interno e dos pontos de contacto permite a força de contacto ideal para manter uma ligação estável altamente fiável. O invólucro possui quatro estilos de encaixe diferentes para evitar o encaixe incorreto quando são utilizados vários conectores. Os conectores estão disponíveis numa cor vermelha para definir a ligação positiva ou negativa. Posições de contacto: 1 Capacidade de corrente: 160A (máx.) Classificação da tensão: AC/DC 1000V Temperatura de funcionamento: -25°C - +105°C Ciclos de acoplamento: 30 Tipo: Em linha
