Sistema de compensação

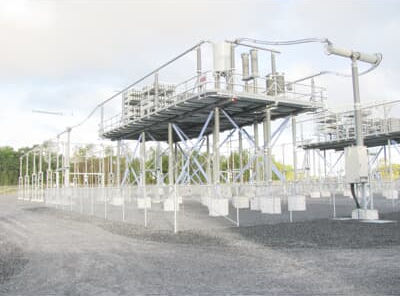

O Banco de capacitor série é uma tecnologia bem estabelecida usada principalmente para reduzir reatâncias de transferência, principalmente em corredores de transmissão em massa. O resultado é um aumento significativo na capacidade de transferência de energia e melhoria da tensão e estabilidade angular nos sistemas de transmissão. O banco de capacitor série fixo tem sido há muito tempo a solução preferida para otimizar o desempenho em corredores de transmissão em massa muito grandes. Em um sistema de transmissão, a potência ativa máxima transferível sobre uma determinada linha de potência é inversamente proporcional à reatância em série da linha. Assim, ao compensar a reatância em série a um certo grau, usando um banco de capacitor série, uma linha eletricamente mais curta é realizada e uma maior transferência de potência ativa é alcançada. A instalação de uma reatância capacitiva em série em uma linha de transmissão longa (normalmente mais de 200 km) reduz o desvio angular e a queda de tensão, o que aumenta a capacidade de carga e a estabilidade da linha. Uma vez que a corrente através da linha de transmissão "aciona" diretamente a saída MVAr do capacitor, o conceito de compensação é "autorregulador", e esse princípio direto garante que o banco de capacitor série seja uma solução extremamente econômica. O banco de capacitor série também melhora o perfil de tensão ao longo do corredor de potência e otimiza o compartilhamento de potência entre circuitos paralelos.
