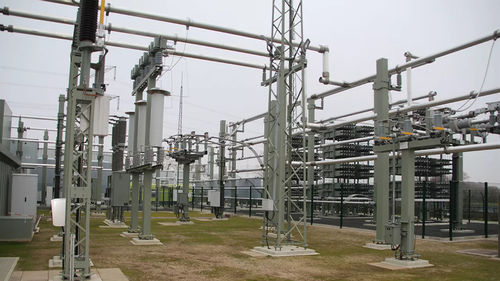

Compensador estático síncrono STATCOM

com filtro harmônico

Combinação das tecnologias STATCOM e SVC clássica Com a disponibilização comercial de semicondutores de alta potência, a tecnologia STATCOM (Compensador Síncrono Estático) começou a ser utilizada no final da década de 1990. O STATCOM da Hitachi Energy, com o nome comercial de SVC Light®, baseia-se em conversores de fonte de tensão (VSC) modulares multinível (MMC) em cadeia, particularmente adaptados para aplicações em sistemas de energia. É capaz de fornecer elevada potência reactiva em redes mais ou menos desimpedidas por tensões suprimidas e com uma resposta dinâmica elevada. O desenvolvimento posterior combinou a tecnologia VSC com a do SVC (Static Var Compensator) baseado em tiristores, combinando o melhor de ambas as tecnologias e oferecendo benefícios conjuntos ao incorporar condensadores comutados por tiristores (TSC) e reactores comutados por tiristores (TSR) para criar uma solução STATCOM híbrida. Em geral, o STATCOM entra em cena quando o espaço disponível nas subestações é escasso, a saída de potência reactiva tem de ser controlável de forma mais ou menos independente da tensão do sistema de corrente alternada ou quando se pretende uma velocidade de resposta uma ordem de grandeza superior à que é possível com tirístores. Além disso, as soluções baseadas em VSC são menos sensíveis e dependentes das condições da rede. Os filtros de harmónicas nos SVC clássicos são um ponto fraco, uma vez que o seu desempenho depende inteiramente da impedância harmónica da rede. O STATCOM proporciona, por si só, uma gama de funcionamento simétrico. Para um funcionamento assimétrico e a fim de otimizar o desempenho, o STATCOM híbrido pode ser a melhor solução, em especial para gamas de funcionamento de Mvar muito grandes.
