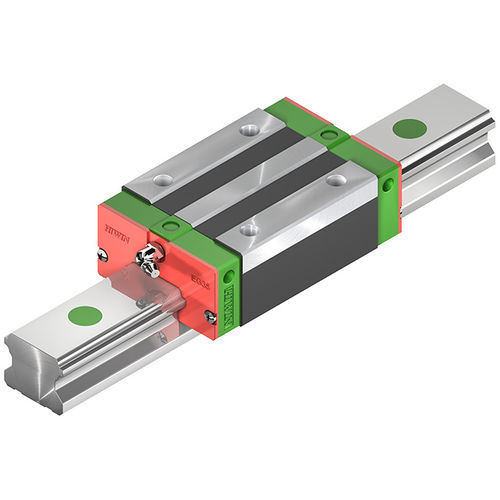

Guia linear com trilho perfilado EG/QE series

com quatro carreiras de esferas recirculantes30 mmpara cargas pesadas

Guia plana de rolamentos de esferas, especialmente para aplicações com espaço de instalação limitado. Graças à disposição a 45° das pistas de esferas, a série EG/QE pode acomodar igualmente cargas de todas as direcções. Com a nossa tecnologia SynchMotion™ (corrente de esferas), a série EG transforma-se numa guia linear QE - para velocidades de deslocação mais elevadas, intervalos de relubrificação mais longos e melhor desempenho síncrono com menos ruído de funcionamento. Pode encontrar o bloco certo nos acessórios para a respectiva calha de perfil ou diretamente no item de menu Blocos. Em alternativa, pode configurar o seu guia linear EG/QE diretamente no nosso configurador de produtos. Os dados CAD e os desenhos técnicos também estão disponíveis para download aqui. Bloco alto. Para fixar a estrutura adjacente a partir de cima. Bloco de flange. Para fixar a estrutura adjacente por cima ou por baixo. Se um sistema de guiamento linear for sujeito a cargas ou impactos excessivos durante o movimento ou quando parado, ocorre uma deformação permanente localizada entre a via e as esferas. Quando esta deformação permanente ultrapassa um determinado nível, afecta o bom funcionamento do guiamento. De acordo com a sua definição básica, a carga estática nominal corresponde a uma carga estática que provoca uma deformação permanente de 0,0001 × diâmetro da esfera no ponto de contacto mais carregado. Os valores são indicados nas tabelas para cada sistema de guia linear. Utilizando estas tabelas, o projetista pode selecionar um sistema de guia linear adequado. A carga estática máxima a que um sistema de guias lineares está sujeito não deve exceder a carga estática nominal.
