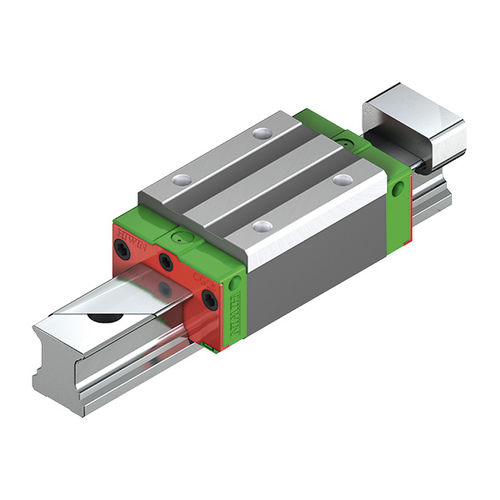

Guia linear com trilho perfilado CG series

com quatro carreiras de esferas recirculantes45 mm

Série standard em O, opcionalmente com fita de cobertura, para todas as superfícies de montagem revistas. A guia de rolamento de esferas CG é particularmente adequada para aplicações de eixo único devido à sua elevada capacidade de carga de momento. A tira de cobertura disponível minimiza o esforço de instalação necessário para fechar os furos de montagem. O conceito de lubrificação optimizado também faz da série CG a primeira escolha para aplicações de curso curto, em particular. Pode encontrar o bloco certo nos acessórios para a respectiva calha de perfil ou diretamente no item de menu Blocos. Em alternativa, pode configurar o seu guia linear CG diretamente no nosso configurador de produtos. Dados CAD e desenhos técnicos também estão disponíveis para download aqui. Bloco alto. Para fixar a estrutura adjacente a partir de cima. Bloco baixo. Para fixar a estrutura adjacente a partir de cima. Bloco de flange. Para fixar a estrutura adjacente por cima ou por baixo. Se um sistema de guiamento linear for sujeito a cargas ou impactos excessivos durante o movimento ou quando parado, ocorre uma deformação permanente localizada entre a via e as esferas. Quando esta deformação permanente ultrapassa um determinado nível, afecta o bom funcionamento do guiamento. De acordo com a sua definição básica, a carga estática nominal corresponde a uma carga estática que provoca uma deformação permanente de 0,0001 × diâmetro da esfera no ponto de contacto mais carregado. Os valores são indicados nas tabelas para cada sistema de guia linear. Utilizando estas tabelas, o projetista pode selecionar um sistema de guia linear adequado. A carga estática máxima a que um sistema de guias lineares está sujeito não deve exceder a carga estática nominal.
