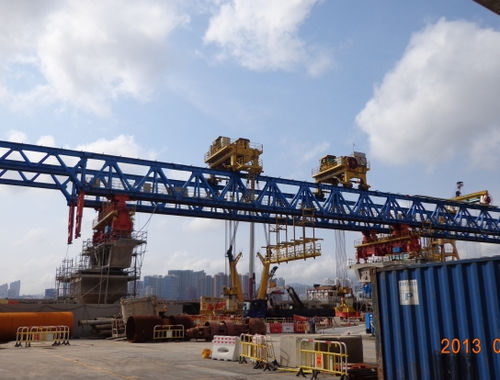

Pórtico de lançamento vão por vão

para obras de construção civil

O pórtico de lançamento segmental é geralmente utilizado para a construção de pequenos e médios vãos, pontes rodoviárias e pontes de metro montadas com vigas de caixa de betão pré-fabricadas e pré-esforçadas (vigas PC). As principais características são a alta eficiência construtiva e a capacidade de auto-movimentação. É geralmente composta pela viga principal, pernas de apoio, carrinho de elevação, etc. A viga principal é utilizada para o rolamento e as pernas de apoio realizam todo o movimento horizontal da máquina, movimento vertical, nivelamento, apoio, cruzamento, deslocamento lateral e outras funções. O carro de elevação é para a elevação de vigas. Descrição Tipo de dispositivo 1. Suspensão totalmente simétrica 2. Suspensão simétrica + suspensão de meio vão 3. Suspensão de todo o vão Princípio de funcionamento Viga de alimentação por carrinho de transporte ou embarcação (dois sentidos: sob a ponte ou no final da ponte), pórtico de lançamento segmentar pega cada viga segmentar e pendura na viga principal; registro preciso, aplicando cola, e formando a viga inteira. Em seguida, o pórtico de lançamento segmentar colocará o feixe acabado no cais da ponte e o ligará à ponte adjacente através de junta húmida. A montagem de um único vão está concluída. O pórtico de lançamento segmentado atravessa e continua a construção da próxima viga segmentar Principais dados técnicos para o design O projeto de seleção deve fornecer os desenhos de projeto da ponte e os requisitos técnicos da parte A, incluindo o projeto da estrutura do píer inferior, a viga superior e o ambiente de trabalho do local, os principais parâmetros técnicos a serem especificados como abaixo 1. Peso máximo de elevação da viga de secção 2. Peso máximo pendurado;
