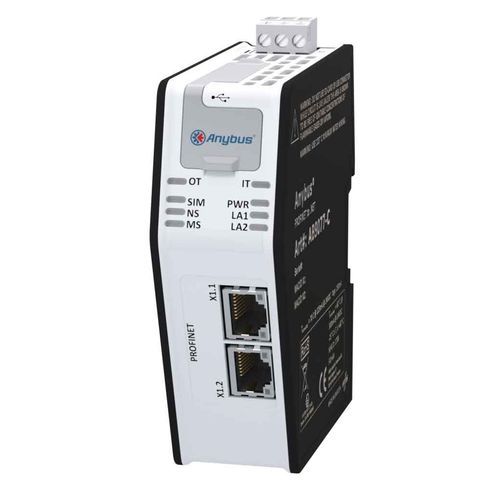

Módulo de comunicação PROFIBUS AB9077

ProfiNetEthernet/IP2 portas

A ponte Anybus .NET atua como uma ponte entre um bloco de funções em um PLC e uma solução .NET em um PC COMO FUNCIONA A troca de informações entre o lado da Tecnologia Operacional (OT) e o lado da Tecnologia da Informação (TI) é feita com mensagens definidas em um modelo de planilha eletrônica (Excel). Podem ser definidos até 65535 tipos de mensagens diferentes, com um tamanho máximo de 251 bytes para cada mensagem. Cada tipo de mensagem é identificado com um número de identificação único. As mensagens são enviadas em seqüência sobre os mesmos dados IO, o que fornece um total muito grande de comunicação de dados. Estes tipos de mensagens são definidos em um modelo de planilha eletrônica (Microsoft Excel) O modelo é incluído no software de configuração juntamente com os blocos de funções e arquivos de definição do produto (GSD, GSDML, EDS, ESI). Usando a planilha, o Gerador de Código Bridge Anybus .NET cria arquivos C# para o programador .NET e arquivos PLC para o programador PLC. O software de configuração também inclui dois simuladores - um simulador de PLC para o programador .NET e um simulador .NET para o programador de PLC. Um bloco de funções (fornecido pela HMS) gere o aperto de mão do lado do PLC e fornece uma interface fácil de usar para o programador do PLC. Para aplicações onde o atraso mínimo e o desempenho máximo são necessários, o .NET Bridge pode ser usado no modo streamer onde os fluxos de dados são trocados diretamente sem qualquer aperto de mão (PROFIBUS, PROFINET e EtherNet/IP). Neste modo, os dados precisam ser mapeados manualmente no PLC e na aplicação .NET.
