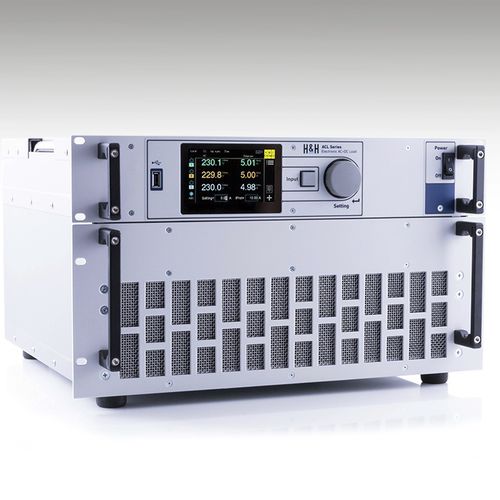

Carga eletrônica de alta potência ACL series

CA/CCRS-232CAN

Descrição As cargas da série ACL são adequadas para tensões DC e AC até 1.000 Hz. Existem modelos monofásicos e cargas trifásicas que combinam 3 canais ou fases, respectivamente, em uma caixa. Ethernet, USB, RS-232, CAN, interface I/O e um barramento de sistema para operação Master-Slave estão incorporados como padrão, uma interface GPIB está disponível como uma opção. A programação é feita no SCPI. Modos de operação As cargas da série ACL têm corrente constante, resistência constante, potência constante e modos de tensão constante (CC, CR, CP, Modo CV). Na operação AC, a forma de onda definida é aplicada à corrente de carga, independentemente da tensão de entrada. No modo de resistência, o nível de corrente e a forma de onda dependem do nível e da forma de onda da tensão de entrada. No modo de potência e tensão, a potência ou tensão é controlada por software através do ajuste da corrente de entrada. Modo de entrada, Sincronização O modo de entrada define o tipo de tensão que a carga eletrônica espera na entrada: -DC: tensão direta -AC: tensão alternada dentro da gama de frequência especificada com sincronização com a tensão de entrada, tensão de linha/manutenção, sinal externo Protecção, Monitorização -Aproteção de sobrecorrente ajustável -Protecção contra o excesso de potência -Protecção contra sobretemperaturas -Indicação de sobretensão -Indicação de subtensão Porta de E/S (Opção ACL06) Todas as entradas e saídas da porta de E/S opcional são isoladas galvanicamente da entrada de carga. As entradas de controle podem ser operadas por 2 ... 24 V. Sinais para: -Configuração de carga analógica a partir de 0 ... 5 V ou 0 ... 10 V no modo CC -Selecção do modo de funcionamento -Modo de entrada (AC, DC) -Fonte de sincronização (entrada, linha, exterior) -Activação do carregamento -Selecção da fonte de controlo (interna, externa) -Entrada do acionador
