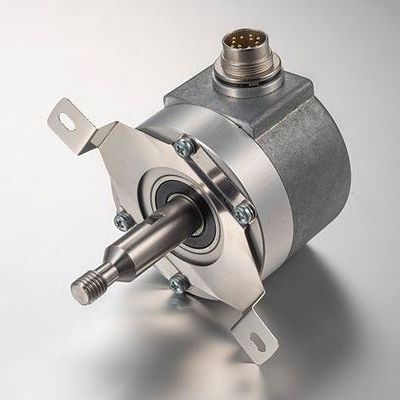

Encoder rotativo incremental 66 series

mecânicoflangeadoem alumínio

Resolução até pulsos por volta Diâmetro externo Eixo roscado Classe de protecção de acordo com DIN EN 60529 Sistema anti-rotação através de flange flexível ou anti- virar bastão Ligação por cabo (outro comprimento de cabo disponível) ou conector industrial M16MECHANICAL SPECIFICATIONS Materiais Cobertura: Alumínio Alojamento: Alumínio Eixo: Aço Inoxidável Rolamentos Balancins Rolamentos vida útil 1x10¹⁰ rev. Fixação da caixa Flange flexível 90.1027 (montado) Flange flexível 90.1045 (montada) Vara anti-voltas 90.1041 (kit de auto-montagem incluído) Desalinhamento permitido ±0,5 mm axial, ±0,3 mm radial (90.1027, 90.1045, 90.1041) Número máximo de rotações permitidas mecanicamente 6000 rpm Protecção contra pó e salpicos de acordo com a norma DIN EN 60529 IP64 Momento de inércia do rotor 30 gcm² Torque inicial a 20°C (68°F) ≤ 0,02 Nm Carga máxima permitida no eixo axial 40 N Carga máxima permitida no eixo radial 60 N Peso aprox. 0,5 Kg Choque segundo DIN EN 60068-2-27 1000 m/s² (6ms) Pulsos máximos por volta 10.000 Cabo radial Cabo de 2 metros ou conector industrial M16 (outros comprimentos de cabo disponíveis sob encomenda) Conector fêmea não incluído
