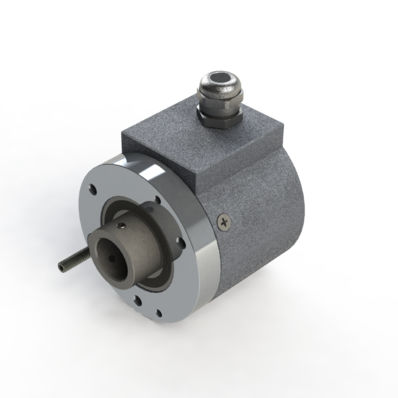

Encoder rotativo incremental SWI 58 series
mecânicoflangeado15 Vcc

encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Tecnologia
mecânico
Características mecânicas
flangeado
Tensão de alimentação
15 Vcc, 24 Vcc, 12 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
IP67
Outras características
compacto
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÁX: 15 mm
(0,59 in)

MÍN: 6 mm
(0,24 in)

Frequência de saída

100 kHz

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -30 °C
(-22 °F)

Descrição

Especificações mecânicas Flange: Alumínio Alojamento: Fundição sob pressão de zinco Eixo: aço inoxidável Rolamento: Rolamento profundo ranhurado de esferas Peso: aprox. 0,4 kg Tipo de proteção: IP 54 Velocidade máxima: 6.000 U/min Torque: aprox. 5 Ncm Carga máxima do eixo: especificações axiais 100 N/radial 100 NEeléctricas frequência máx. de pulso: 100 kHz Faixa de temperatura permitida: -30°. . . +70° C Fonte de alimentação: 10 V . . . 30 V DC Consumo máximo de corrente: 80 mA (sem carga) Carga de saída máxima: 30 mA (por canal) Ondulação residual: máx. ± 5% UB Fonte de alimentação: 5 V DC ± 5% Consumo máximo de corrente: 80 mA (150 mA para Line Driver 75114 ou similar) Codificador rotativo incremental com um diafragma de eixo oco cego.. metro de 6-15 mm E Diâmetro da caixa 58mm, design compacto e alto grau de proteção até IP67 E Máximo 5.000 pulsos / revolução E Design compacto para os mais altos requisitos mecânicos E Montagem direta sobre eixos existentes

---

Tradução automática  (ver texto original em inglês)
