Medidor de vazão diferencial SMARTLINK®

mássica termalpara gás naturalpara ar

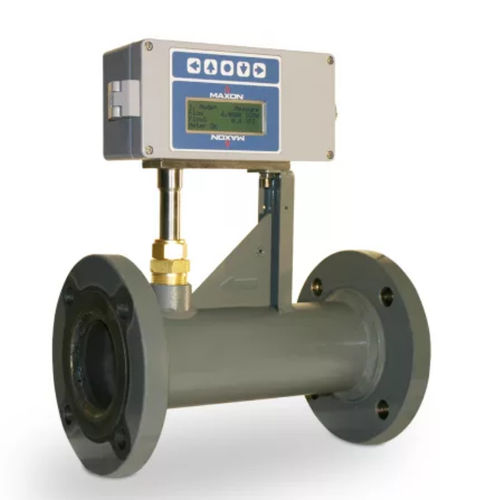

O SMARTLINK® METER é um medidor de caudal mássico altamente preciso e repetível, adequado para monitorizar combustível e ar. O medidor é construído com um invólucro NEMA 4X (IP66) robusto para aplicações industriais. O design baseia-se num princípio de deteção de caudal mássico térmico bem estabelecido e numa eletrónica inovadora que fornece muitas funções de auto-verificação para garantir a integridade da medição. O medidor utiliza uma técnica de diferencial de temperatura constante (ΔT) com dois elementos RTD (Resistive Temperature Device) de platina combinados num conjunto de sonda robusto e inoxidável. Um RTD mede a temperatura do fluido e um circuito de ponte "inteligente" aquece o segundo elemento RTD, mantendo um diferencial de temperatura constante acima da temperatura do fluido do processo. Com base na quantidade de energia fornecida ao elemento aquecido, o caudal mássico preciso é estabelecido pelo microprocessador integrado. A sonda do sensor altamente integrada e a conceção eletrónica permitem uma calibração de fábrica totalmente automatizada, proporcionando a cada unidade fabricada uma precisão de medição imediata. O SMARTLINK® METER incorpora um módulo de entrada/saída (E/S) com circuitos analógicos de corrente de 4-20 mA para monitorizar o caudal e a relação ar/combustível ou a temperatura do fluido. É empregue um design de sistema redundante para funções de teste de caudalímetro "on-line" e indicação de alarme, limite e estado de teste à prova de falhas. Um ecrã de cristais líquidos (LCD) e um teclado de membrana permitem uma configuração fácil do medidor e a visualização local do estado do medidor. Cada unidade está calibrada para ar ou gás natural e inclui um corpo de caudal "em linha" que condiciona o perfil de velocidade do fluido e define a profundidade do conjunto da sonda para uma medição adequada no fluxo de caudal.
