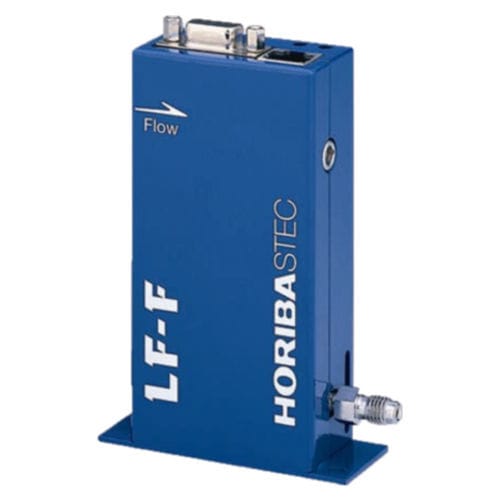

Medidor de vazão mássica termal LF-F series

de massapara líquidosem linha

As séries LF-F e LV-F são controladores digitais de caudal mássico de líquidos que utilizam um elemento Peltier que arrefece o líquido em vez de utilizar o método mais comum de aquecimento térmico. Esta técnica elimina o risco de ebulição de produtos químicos com um ponto de ebulição baixo, permitindo assim um maior controlo químico. Oferece controlo de caudal de micro-litro a ultra-baixo Permitem o controlo preciso do caudal de líquidos com baixo ponto de ebulição e elevada viscosidade Ultra limpo. Técnicas de medição Método de medição por arrefecimento Os sensores de caudal destes controladores de caudal mássico para líquidos são constituídos por um elemento de arrefecimento eletrónico (elemento Peltier) que está em contacto com um tubo capilar, bem como por vários elementos de deteção de temperatura. Quando o líquido está a fluir, o sensor detecta o aumento de temperatura (ΔT) correspondente ao caudal e apresenta-o como caudal. Ao contrário dos métodos em que é adicionado calor, este método de arrefecimento permite a medição do caudal de líquidos com pontos de ebulição baixos. Também evita problemas de interferência devido à influência da descarga secundária (vaporização) e possibilita medições precisas do caudal. Estrutura/Princípio de Funcionamento As séries LV-F e LF-F de caudalímetros mássicos utilizam o mesmo princípio de medição. O LV-F tem também uma válvula actuadora piezoeléctrica e um circuito interno de controlo de comparação. Estes comparam o sinal de definição do caudal e o sinal de saída do caudal e controlam automaticamente a abertura da válvula de modo a que os dois sinais coincidam para controlar o líquido. Uma vez que utilizam um sistema de controlo de feedback, não existem variações de caudal em resultado de factores externos e, por conseguinte, é possível um controlo estável e preciso.
