Sistema de entrada e saída modular OCS I/O

digitalanalógicoCAN

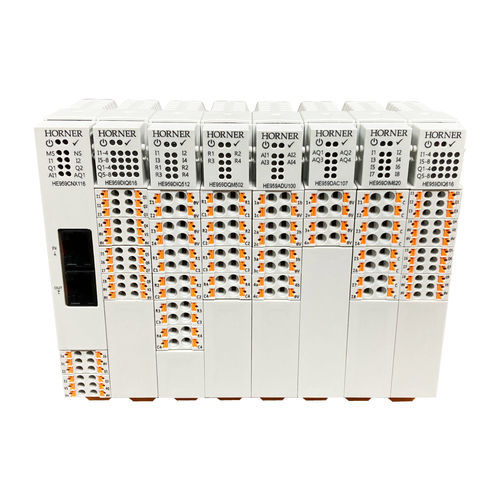

OCS-I/O é um sistema modular de E/S para OCS que oferece uma rede de bus de campo (CsCAN) a partir da base CNX116. É um sistema de E/S flexível que pode ser aplicado como E/S de expansão local ou como E/S remota distribuída ao longo de centenas de metros. A Base CNX116 contém a ligação à rede e uma pequena quantidade de E/S adicionais. Podem ser adicionadas E/S adicionais a partir de uma gama de módulos adicionais, permitindo até 7 módulos por base e 16 Bases por rede. Rede de Fieldbus - CsCAN E/S de expansão local ou E/S remota até 500 m de distância Expandir para 8 módulos por base e 16 bases por rede Terminais tipo parafuso padrão; estilo mola de grampo opcional Descrições de Base & Módulos: HE959CNX116 - Base OCS-I/O CsCAN. 2 Entradas Flexíveis (Analógicas Digitais ou de 12 bits), 2 Saídas Digitais, 1 Entrada Analógica Universal de 16 bits, 1 Saída Analógica. Até 7 módulos por base HE959ADU100 - Módulo Analógico Universal OCS-I/O 4. resolução 16-bit, selecionável canal a canal para 0-20mA, 4-20mA, 0-10V, PT100/PT1000 RTD, ou Termopar tipo J/K/T/E/N/R/S/B HE959DAC107 - Módulo de Saídas Analógicas OCS-I/O 4. resolução de 12 bits, selecionável canal a canal para 0-20mA, 4-20mA, ou 0-10V HE959DIM620 - OCS-I/O 8 Módulo de entradas AC digitais. 90-240VAC, 1 comum por módulo HE959DIQ512 - OCS-I/O 4 Entradas DC Digitais, 4 saídas de relés. Lógica positiva/negativa seleccionável por entrada. Até 3A por relé, até 120VAC HE959DIQ616 - OCS-I/O 8 Entradas Digitais DC, 8 Saídas Digitais módulo. 12-24VDC, lógica positiva/negativa para entradas, lógica positiva para saídas HE959DQM502 - OCS-I/O 4 módulo de saída de relés. Até 8A AC ou 5A DC de corrente por relé, até 240VAC
