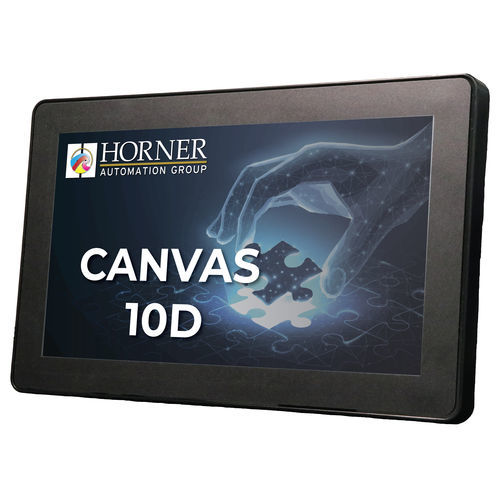

Todas as unidades Canvas 10D possuem um motor lógico incorporado, interface de operador, ligação em rede e E/S.
O motor lógico do Canvas 10D possui 2MB de memória de aplicação com uma varredura lógica de 0,02mS/K. É suportado o Modo de Programação Online (efetuar alterações lógicas em tempo real sem passar pelo modo de paragem).
As características da interface do operador incluem:
Motor gráfico totalmente novo construído com gráficos melhorados Cscape 10
SOM multi-core com núcleos lógicos e gráficos dedicados
10.ecrã WSVGA (1024×600) de 1", teclas de função virtuais
6 configurações de E/S para um máximo de 42 pontos de E/S integrados
Ethernet dupla, 3 portas de série, portas CAN duplas, 2 MB de memória lógica
Montável em carril DIN, com o mesmo recorte que o XL6/W Prime e o X10
USB tipo C para programação, suporte para USB A e Micro SD
Programação online e suporte MQTT, bem como funcionalidades WebMI melhoradas
Todos os modelos Canvas incluem WebMI+, MQTT, IEC melhorado e funcionalidades J1939 incluídas como padrão.
Os recursos de rede incluem:
(2) porta Ethernet 10/100 integrada
(2) portas CAN integradas que suportam CsCAN e CANopen, J1939 ou DeviceNet Scanner simultaneamente
Todas as unidades Canvas 10D possuem uma ranhura microSD, suportando pelo menos 32 GB.
---
