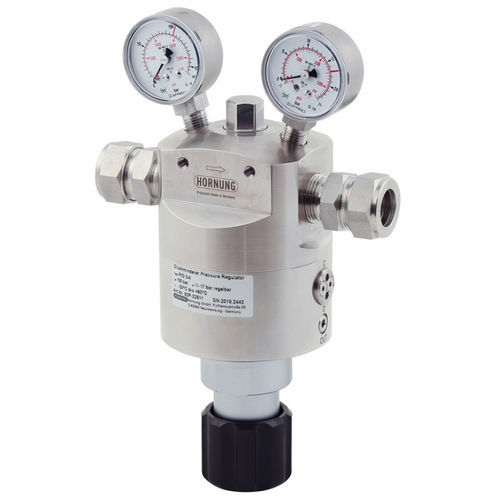

Os reguladores de pressão de cúpula com reguladores piloto integrados caracterizam-se por uma regulação precisa e um grande rendimento.
O regulador de pressão da cúpula funciona de acordo com o princípio do equilíbrio de pressão entre a pressão da cúpula e a pressão de saída.
Uma grande independência das flutuações é alcançada com um poppet equilibrado.
Se o regulador de pressão do domo for utilizado para o controlo da pressão de gases, a pressão do domo pode ser controlada com as válvulas de agulha no lado da pressão de entrada.
Para a regulação da pressão de líquidos, a cúpula é enchida externamente com ar comprimido ou nitrogénio por meio de um regulador de pressão piloto.
Características especiais:
O P.I.D. combina as vantagens de um regulador de pressão de cúpula e de um regulador piloto num único regulador de pressão completo e compacto.
Este design poupa muito espaço e é fácil de montar e manusear.
O regulador de pressão de cúpula é utilizado como um regulador de pressão de linha. Sem troca de peças, é adequado para uma vasta gama de pressões de saída.
Independentemente do material utilizado, o regulador de pressão é aplicável a diferentes gases e líquidos.
Recomendamos urgentemente a ligação de um filtro fino com um máx. 40 μ na entrada do regulador de pressão. Os componentes subsequentes e os componentes da instalação devem ser protegidos por válvulas de segurança separadas.
---
