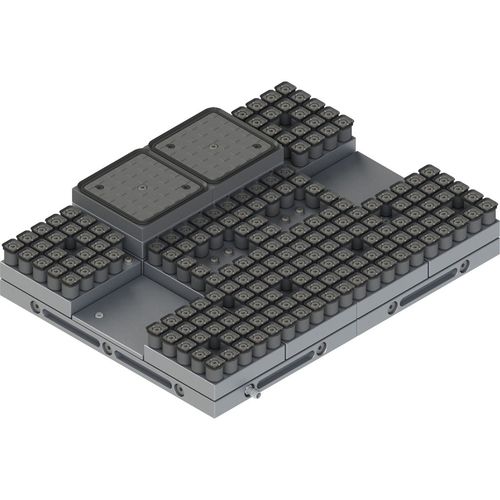

Sistema de aperto a vácuo QuadroVac

para peças a usinarpara usinagemmodular

QuadroVac é o sistema inovador de fixação a vácuo especialmente para peças de trabalho de contorno forte que têm de ser maquinadas em muitos eixos. o "QuadroVac" é utilizado principalmente para fresagem, perfuração e corte de roscas em peças pequenas a médias de madeira, plástico, vidro ou metal, por exemplo, em peças fundidas. Também naquelas com degraus, bolsos ou recortes. Com a sua liberdade de configuração, o sistema de fixação a vácuo QuadroVac é adequado tanto para o fabrico em série como para a manutenção de peças que mudam frequentemente de forma. Configuração modular e individualmente combinável O sistema QuadroVac consiste em mandris de base de vácuo modularmente combináveis em vários formatos, por exemplo 300 x 450 milímetros. Estes, por sua vez, acomodam elementos de fixação do mesmo tamanho numa grelha de 150 x 150 milímetros - distribuídos individualmente conforme as necessidades e de acordo com a forma da peça a ser fixada. Vários elementos estão disponíveis com uma superfície de fixação plana, ou para cobrir áreas da placa de base que não são necessárias, ou que podem ser moídos planos pelo utilizador à altura desejada - bem como com elementos de vedação moldados variáveis. Estes últimos garantem um nível de flexibilidade sem precedentes na usinagem de peças de pequena e média dimensão fixadas em cinco lados. possibilidade de maquinação em 5 lados, incluindo recortes. O mapeamento exacto do contorno da peça de trabalho é possível graças à grelha fina utilizando ventosas. Superfície de contacto amiga do material (PVC). Também pode ser utilizado em superfícies cortadas em bruto e superfícies de fixação em bruto, não maquinadas. É possível a maquinação de chanfrados, raios e rebaixos no contorno exterior da peça acima e abaixo. Pode ser utilizado verticalmente e horizontalmente.
