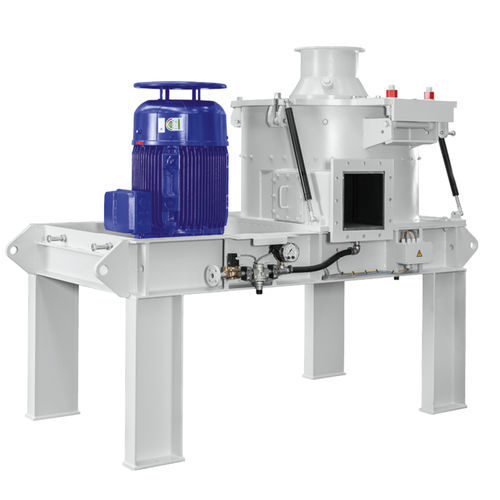

Moinho de discos POWDERPLEX APP

verticalpara produto pulverulentoclassificador

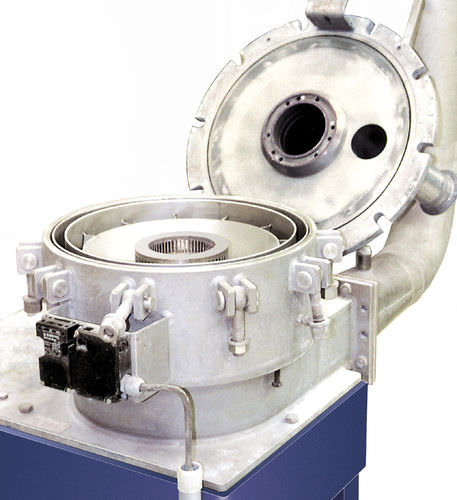

Moinho classificador de rotor único para valores de finura de pó de d97 = 20 a 200 µm Fácil limpeza, inspeção e substituição dos elementos de moagem Disco de moagem com batedores fundidos a frio Classificador de ar integrado com uma elevada precisão de corte para finos sem salpicos Princípio de funcionamento Uma vez que a roda de classificação do moinho Powderplex assenta e roda em conjunto com o disco de moagem, são necessários apenas um rotor, uma unidade de rolamentos e um acionamento. Dependendo da finura necessária do produto, o APP está equipado, por encomenda, com uma roda de classificação para separações grosseiras, médias ou finas. É utilizado um espaçador para efetuar uma ligação rígida entre a roda de classificação e o disco de moagem. Alimentado por uma unidade de dosagem de alimentação selada a ar, o produto de alimentação entra na máquina através da tomada de alimentação para a placa de desgaste do disco batedor, onde é uniformemente distribuído, intercetado pelos batedores de impacto e catapultado contra a pista de moagem. A fragmentação resulta do impacto do produto contra os batedores de impacto e a pista de moagem. O ar de trabalho entra tangencialmente e flui entre o disco batedor e a pista de moagem para a câmara de moagem. O produto triturado é transportado para fora da zona de trituração pelo ar. É transportado para cima ao longo do exterior do cone de deflexão e desviado para a roda de classificação. O ar de trabalho extrai a parte fina do produto e transporta-a através das palhetas da roda de classificação para a descarga de finos. O material grosseiro é rejeitado pela roda de classificação e gravita para baixo para posterior cominuição. O produto é separado do ar numa unidade de recolha a jusante, normalmente um filtro.
