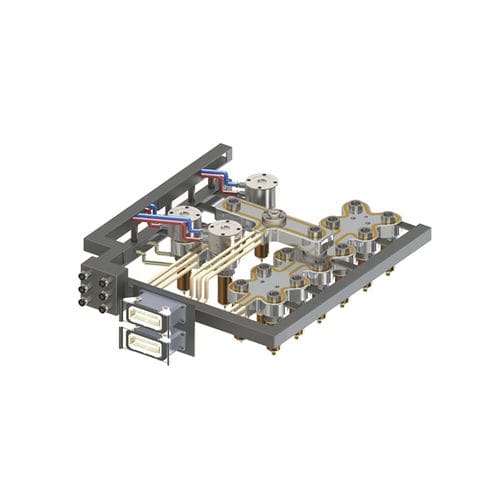

Distribuidor manifold multivias

de plásticocom bocal

1.- introduzindo o bico (peça 5) em seu alojamento no molde. 2.- Altura Medida A e verificar se todos os bicos têm a mesma medida (+ -0,02) 3.- Verifique o fundo dos bicos. O dedo do pé tem de estar ligeiramente escondido dimensão B (ver bocal de expansão) 4.- Coloque a centralização (parte 7). Quando colocamos a câmera (parte 2). A centralização (item 7) deve evitar mover a câmera, mas não impedir que a câmera (pieza2) se sente na superfície dos bicos (parte 5). 5.- Coloque a centralização (parte 7). Quando colocamos o manifold, (parte 2). A centralização (item 7) deve evitar mover a câmera, mas não impedir que a câmera (pieza2) se sente na superfície dos bicos (parte 5). 6.- Pintar a parte superior do bico e colocar o colector (parte 2). 7.- Uma vez que todos os passos estejam corretos, proceder à fixação do colector (parte 2) com parafusos (item 6). 8.- Com o colector (parte 2) fixado, mediremos a altura do bloco C até à placa superior, para obter uma medição precisa dos batentes (parte 1). O comprimento da tampa (item 1) deve ser superior a 0,15 mm como C obtido. Para confirmar a ruptura correta, colocaremos as tampas (parte 1) e a tinta. Feche a placa superior, retire e verifique novamente a consistência da marca de tinta. 9.- Se tudo estiver correto, aperte as placas do molde e conecte a fiação. MEDIDAS NECESSÁRIAS, PARA O FABRICO DE UMA CÂMARA * PONTOS DE PLACA DE MOLDE (A) (B) (C) (D) (E) * DIMENSÕES entre centros de injecção (L), dependendo do número de pontos de injecção. * Tipo de injeção, para determinar a forma do dedo do pé. (Direto para a peça), (Para o elenco), (Obturação). * Peso da peça a ser injectada e tipo de material injectado.
