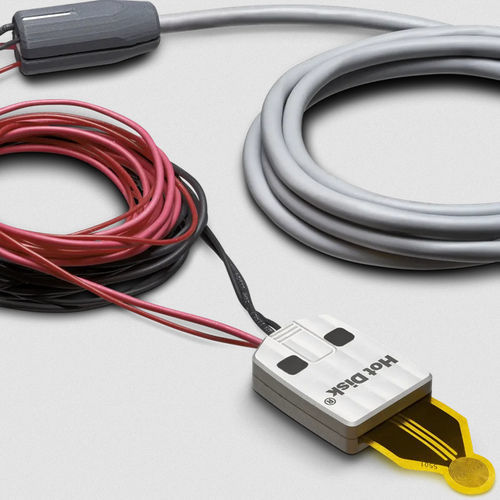

Cabo elétrico para sensor

extensorisoladoem alumínio

Este cabo sensor de diâmetro fino revestido a silicone, de cor vermelha e preta, destina-se a medições a temperaturas criogénicas, até 20 K, utilizando um crióstato e os nossos sensores Hot Disk® ou Hot Strip™ isolados com Kapton ou Teflon. O cabo do sensor é constituído por quatro fios de arame individuais com uma das extremidades ligada ao sensor e as outras extremidades ligadas ao nosso cabo do sensor revestido a polímero de cor cinzenta. A ligação do sensor é efectuada por soldadura, que por sua vez é protegida por uma caixa de alumínio (ou almofadas de silicone). Os quatro fios do sensor têm um revestimento de silicone que é especificado para suportar temperaturas até -60°C. Manuseados com cuidado (ou seja, deixando-os climatizar acima de -60°C após a utilização e antes de serem manuseados), os quatro fios podem funcionar até temperaturas criogénicas e ser utilizados várias vezes. Os quatro fios de sensor deste cabo apresentam individualmente um diâmetro metálico fino e são extra-longos em comparação com os nossos outros cabos de sensor. A maior parte possível do comprimento redundante é colocada dentro da câmara de vácuo do crióstato. O objetivo é ajudar a minimizar a fuga de calor para a câmara de vácuo através dos cabos dos sensores. Além disso, como uma câmara de vácuo requer passagens de cabos herméticas, os quatro fios do sensor precisam de ser cortados e reconectados sobre a passagem selada a vácuo. Quando encomendar os nossos sensores Hot Disk® e Hot Strip™ com este cabo, eles vêm ligados por defeito, com o invólucro de alumínio (ou almofadas de silicone a pedido). No entanto, também podem ser encomendados cabos de sensor sobresselentes, bem como caixas de alumínio sobresselentes.
