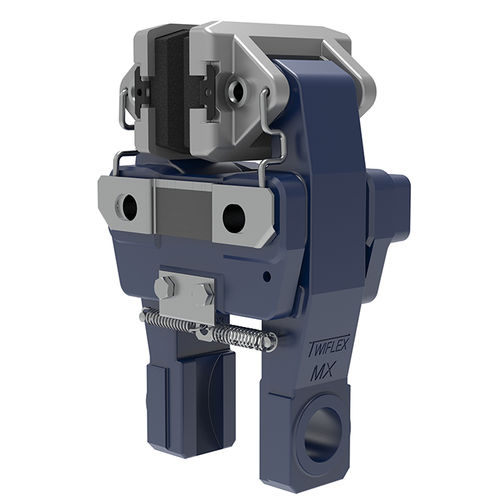

Pinça de freio de disco MX series

pneumática

A série Twiflex MX13, MX25, MX30 e MX40 de pinças de freio a disco é adequada para uso com discos de 12,7mm, 25,4mm, 30mm e 40mm de espessura, respectivamente. A pinça SMX só é adequada para uso com discos de 12,7mm de espessura. O diâmetro mínimo do disco é de 300mm. As pinças MX/SMX podem ser usadas com qualquer um dos propulsores da série Twiflex e possuem um mecanismo de ligação patenteado para garantir o desgaste uniforme da almofada. Normalmente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado, dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas idealmente devem ser montados horizontalmente (isto é, na posição das 3 horas ou 9 horas). Se o ângulo de montagem do calibrador for superior a 10° da horizontal, ou em aplicações com eixo vertical, ele deve ser montado com um kit de montagem inclinado ou um elo de equalização. Uma gama de discos de freio está disponível na Howdon (veja Conjuntos de discos e hubs). Para a operação pneumática utilizar ar comprimido seco, filtrado e não lubrificado. Os freios pneumáticos requerem uma válvula de controle, acionada manualmente ou por sinal pneumático ou elétrico. As classificações apresentadas nos gráficos são baseadas em pastilhas de freio totalmente montadas e condicionadas com um coeficiente de atrito nominal μ = 0,4. Os travões de disco Howdon devem ser utilizados com as pastilhas de travão Twiflex sem amianto
