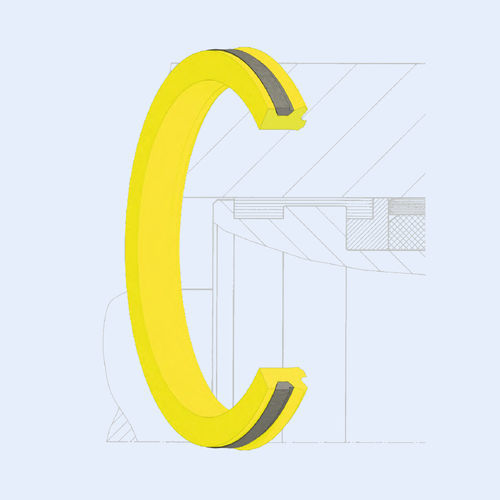

Vedação com lábio TDA series

C-ringde poliuretanoem elastômero

O selo tandem HUNGER TDA para selagem externa é utilizado para selar pistões, êmbolos e acumuladores. É pode ser aplicado com óleos minerais e de forma modificada também com fluidos à base de água, fluidos resistentes ao fogo e ar comprimido. O selo TDA é composto por 2 partes, um anel elástico de PUR com um lábio de vedação e um anel deslizante resistente à abrasão PTFE-Bronze-Composto com uma borda de vedação. Anterior de encaixe, o lábio de vedação sobressai para além do lábio nominal diâmetro do selo e é pressionado contra o cilindro parede após o encaixe. Assim, a vedação eficaz é fornecida mesmo a pressão zero. O anel deslizante é rodeado pela vedação em elastómero anel e move-se axialmente em contacto directo com o interior do tubo. Com pressão e compressão crescentes do anel de vedação, é o anel de corrediça que é predominantemente pressionado contra o interior do cilindro. O bordo de vedação do anel deslizante produz uma cavidade anular onde qualquer óleo de infiltração que tenha passado o elastómero lábio é recolhido. O óleo de infiltração é retido pela borda de vedação, tal que a haste de pistão emergente permanece seca. Durante a de retorno, o óleo recolhido é forçado a voltar para a cilindro. A superfície exterior de vedação do TDA compreende principalmente o anel deslizante externo que tem um excelente deslizamento propriedades. Quando combinado com um acabamento de superfície Ra 0,1 - 0,3 μm do tubo do cilindro, fricção mínima níveis são alcançados com selagem altamente eficiente e longa vida útil. Não há qualquer hesitação, nenhum calor inaceitável geração e, acima de tudo, sem efeito stick-slip.
