Anel O-ring GGDA series

em POMpara peçaspara parede

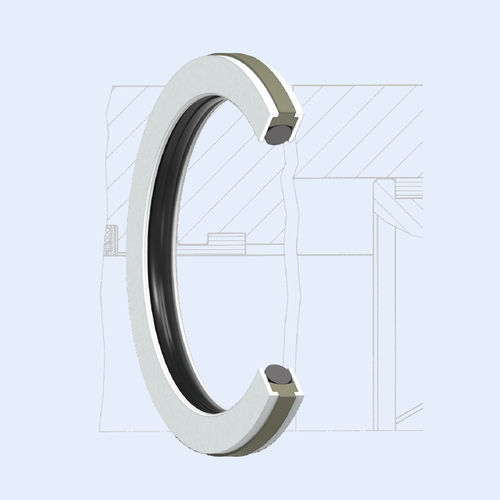

A lâmina cativa GGDA e o selo O-Ring para o exterior a selagem é um elemento compacto para selar pistões de cilindro. Pode ser utilizado com óleos minerais e em formar com fluidos à base de água, fluidos resistentes ao fogo, e ar comprimido. O selo GGDA é composto por 4 partes, uma aresta afiada anel de vedação de PTFE-Bronze-Composto, 2 em forma de L anéis de apoio de POM e um O-Ring como energizador. Os anéis em forma de L apoiam e guiam firmemente o escorregador anel para garantir um selo apertado em todos os momentos. O anel de corrediça fornece a função de selagem, sendo pressionado contra a parede do cilindro pelo gerador de O-Ring. Devido às suas excelentes características de deslizamento, mensuráveis o desgaste não pode ser detectado mesmo após milhões de AVC ciclos. Quando combinado com acabamentos da superfície do tubo cilíndrico de Ra 0,1 -0,3 μm, os coeficientes estáticos de fricção estão no ordem de 0,05 a 0,07 a pressões até 300 bar. Em alta este valor aumenta para valores ligeiramente acima de 0,1. Esta característica friccional significa que o movimento suave pode ser alcançado mesmo a baixas velocidades. Aí não é nenhuma sticção, nenhuma geração de calor inaceitável, e acima de tudo, sem efeito stick-slip.
