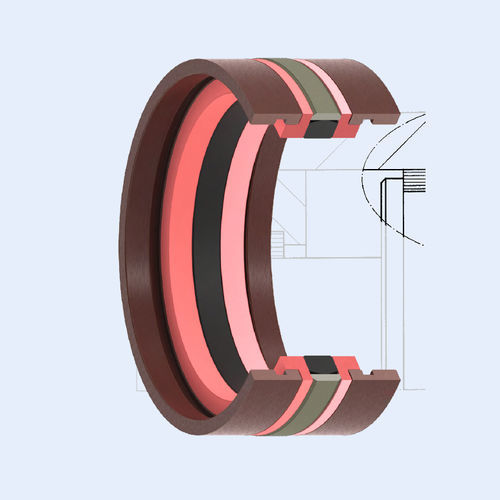

Anel O-ring GD1000K series

com perfilem NBRem PTFE

O anel de vedação do pistão HUNGER tipo GD1000K é utilizado para selar e orientar pistões em dupla acção cilindros hidráulicos. O desenho e os materiais do selo utilizados tornam-no particularmente adequado para os mais vigorosos aplicações, por exemplo, cilindros de máquinas de construção. Dependendo da versão material, todos os tipos de hidráulica os fluidos podem ser selados. O selo pode ser utilizado de forma padrão com óleos minerais e fluidos à base de água. Estão disponíveis versões modificadas para utilização com outros fluidos. O GD1000K é composto por 6 partes, um elástico de forma especial anel de um NBR modificado, um anel deslizante de resistência à abrasão PTFE-Bronze-Composto que actua como selante anel, dois anéis de apoio laterais de PUR modificado e dois anéis de suporte de POM-Compound resistentes à pressão. O anel elástico energiza o anel deslizante para pressioná-lo contra a parede do cilindro, proporcionando uma função de vedação a zero pressão de trabalho. O início de compressas de pressão o anel elástico que aumenta a força radial pressionando o anel de deslizamento contra a parede do cilindro, e aumentando o efeito de selagem. Os dois anéis de apoio impedem a extrusão de fendas do anel deslizante a altas pressões. O perfil especial do os anéis de apoio encorajam o fluido e a pressão uniformes distribuição para o anel elástico interno. Os anéis de suporte posicionados nos anéis de suporte, fazer contacto com a parede do cilindro; não há metal contacto entre o pistão e o tubo do cilindro. Quando combinado com uma rugosidade de superfície de Ra 0,1 - 0.3 μm do cilindro, o atrito mínimo é atingido. O selo tem uma eficiência excelente. Mesmo a baixas velocidades não há efeito stick-slip permitindo um bom posicionamento controlo.
