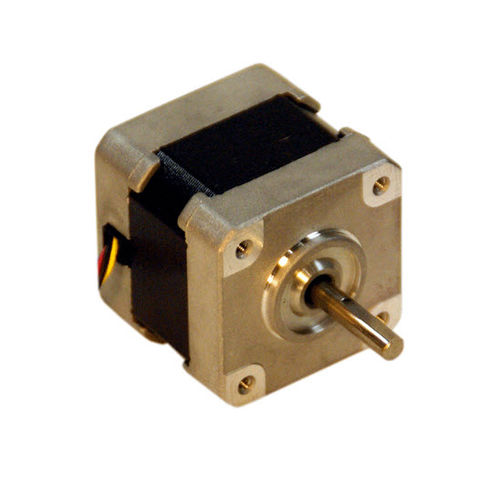

Motor CC H17ET series

de passo híbrido12 VNEMA 17

H17ET Especificações do H17ET Hybrid Stepper: Flange de Montagem:NEMA 17 Ângulo do passo:1,8° Etapas por Revolução:200 Precisão Posicional:+ 5% máximo. Número de Fases:4 (unipolar)* Aumento de temperatura:70°C máx Resistência de isolamento:100M ohms a 500VDC durante 1 minuto Rigidez dieléctrica: 500VAC durante 1 minuto Classe de Isolamento:Classe B Número de fios de chumbo:6 * Fio de chumbo:UL3265 AWG#26 Operação Temperatura ambiente: -10°C ~ +50°C Jogo Radial:0.03 mm máx. a 0.4 kg de carga Jogo axial:0.08 mm máx. a 0.5 kg de carga Contacte a Hurst para outras configurações de chumbo ou fase Acionamentos Unipolares A corrente de enrolamento da fase do motor é comutada em apenas uma direção (normalmente para a terra). - Circuito de accionamento simples de baixo custo - Requer enrolamento da torneira central - Baixo torque de saída - Motores de 6 e 8 condutores Acionamentos Bipolares - A corrente de enrolamento da fase do motor é comutada em ambos os sentidos. - Circuito de acionamento de maior custo - Maior torque de saída - Aproximadamente 1,4 X Acionamento Unipolar - 4, 6, & 8 motores de chumbo - 8 Os motores de chumbo são mais eficientes quando usados com um acionamento bipolar.
