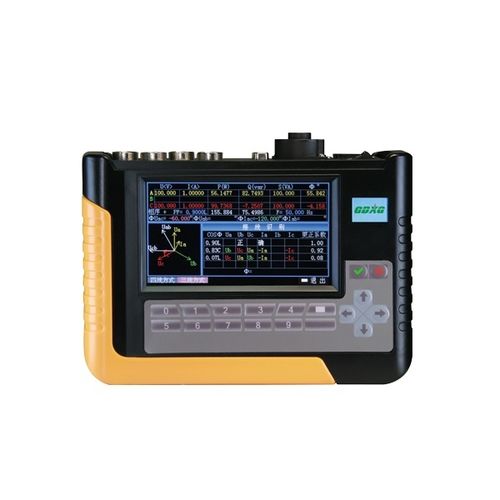

Aparelho de inspeção de contador de eletricidade GDW-5000A

GDW-5000A Inspector de Energia Eléctrica Trifásica Portátil Informações gerais O GDW-5000A Handd-held Three Phase Electric Power Inspector é usado para medir erros de energia eléctrica, tensão, corrente, potência activa, potência reactiva, fase, frequência, factor de potência ao mesmo tempo, apresentar diagrama vectorial e verificar resultados. Além disso, ele mede 2º~51º harmônicos de tensão trifásica, corrente em tempo hábil e conhece melhor a qualidade da energia. Equipado com pinça de 5A, 100A, 500A, 1000A, pode medir diretamente a relação do transformador do TC de baixa tensão. É conveniente descobrir falhas tais como desconexão do circuito, mau contato, curto-circuito entre curvas no TC e se a relação da placa de identificação do TC é consistente com a relação real do TC. Características Com processador de sinal digital de alta velocidade de 32 bits. O DSP de alta velocidade de 32 bits de 120MHz da TI e o AD de alto desempenho da empresa de 6 canais de 16 bits são usados para desenvolver um multiplicador digital multi-funcional e de amplo alcance. A aritmética de ponto flutuante é adotada para garantir a precisão do cálculo. Função de simulação de cablagem Sob a condição de que o instrumento não tenha acesso a sinais de tensão e corrente, todos os tipos de fiação no campo podem ser simulados no escritório e os resultados da fiação correspondente podem ser obtidos. Esta função pode ser usada como uma ferramenta de treinamento de verificação de linha para melhorar as habilidades dos trabalhadores de campo. Auto-verificação de erro da abraçadeira 5A Os sinais de corrente de 5A e 0,5A gerados no instrumento são adicionados aos grampos de 5A e 100A para medir os erros do medidor de grampos.
