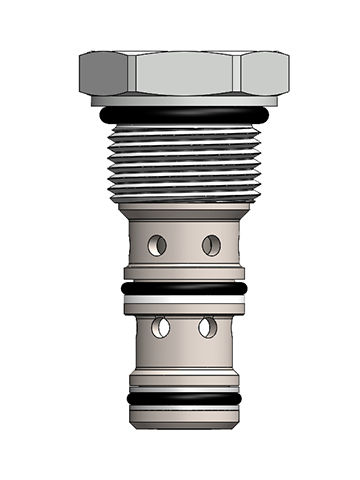

Válvula de retenção de mola HPC10

de cartuchode pistãode parafusar

Uma válvula de retenção hidráulica de rosca, tipo cartucho, operada por piloto, que pode ser aplicada em circuitos de bloqueio unidirecional ou de retenção de carga. A HPC10 permite o fluxo de ② para ③, enquanto bloqueia o fluxo na direção oposta. Quando a pressão suficiente é aplicada em ①, o fluido pode fluir de ③ para ②. A razão de pilotagem para este tipo de válvula é de 3:1, o que significa que a válvula não pode ser aberta até que pelo menos 1/3 da pressão de carga de ③ seja aplicada em ① . Sob as condições estáticas ou sem carga, a válvula é de mola para assegurar a retenção. Um pistão piloto selado opcional está disponível. Fornece mola de base personalizada. Por favor, contacte o serviço de apoio ao cliente. Fluxo: ver gráfico de desempenho. Fuga interna： ③ a ②: máx. 0.25mL/min (5 gotas/min) a 250bar (3600psi) ② a①: máx. 115mL/min (7cu.in./min) a 350bar (5000 psi) (sem pistão selado) ② a ①: sem fugas (sem pistão vedado) Razão de pilotagem: Razão de pilotagem 3:1: Verificar a polarização da mola: Padrão: 1 bar (14,5 psi); com pistão selado: min. 3.5 bar （51 psi) Pressão de fissuração: 1 bar (14,5 psi） 3.5 bar（51 psi） 14.5 bar (203 psi) Filtragem: valor nominal máximo: 10μm（NAS 8），ISO4406 19/17/14 Fluido: De base mineral ou sintética com propriedades lubrificantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalação: sem restrições. Cavidade: VC10-3 ； Ferramenta de cavidade：T/H10-3RC-T-G（粗加工） ； T/H10-3FM-T-G（精加工） Kit de vedação：SK10-3X-TM
