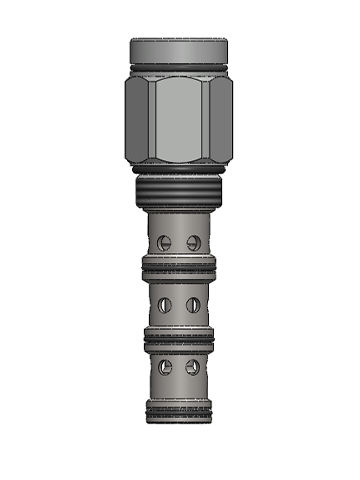

Válvula direcional hidráulica spool PD16-2340

de ação indiretade 3 viascompacta

Válvula hidráulica direcional, de rosca, tipo cartucho, operada por piloto, tipo carretel, ar-ventilação, para circuitos de 3 vias que requerem acionamento remoto por piloto. Funcionamento Em ponto morto (sem piloto), a PD16-2340 permite o fluxo de ③ a ② bidireccionalmente, enquanto o fluxo é bloqueado em ④. A câmara de mola vent-to-air, que é selada internamente com O-ring dos caminhos de fluxo do cartucho. No sinal piloto remoto em ① , a válvula desloca-se para abrir de ③ para ④ , enquanto bloqueia o fluxo em ②. Uma vez que a câmara da mola é ventilada para o ar e selada com O-ring, o cartucho pode ser totalmente pressurizado em qualquer porta sem afetar a pressão piloto necessária, a pressão piloto não seria afetada pela pressão de ④. Características Carretel e gaiola endurecidos para longa vida útil. Compacto e conveniente. Cavidade geral industrial. Gama de molas de polarização disponível. Fuga interna: 42 ml/min (2,56 cu.in./min) máx. a 350 bar (5000 psi) Binário de instalação: 61-67 Nm (45-50 ft.lbs) Pressão de pilotagem necessária para uma deslocação completa da bobina: Para mola de 5,5 bar (80 psi): 5.5 bar (80 psi) Para mola de 11,5 bar (167 psi): 11.5 bar (167 psi) Temperatura: -40°C～120°C com vedações buna padrão -26°C～204°C com vedações de fluorocarbono Fluido: De base mineral ou sintética com propriedades lubrificantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalação: Sem restrições Cavidade: V16-4 Ferramenta de cavidade: T/H16-4RC-T-G (desbaste), T/H16-4FM-T-G (acabamento)
