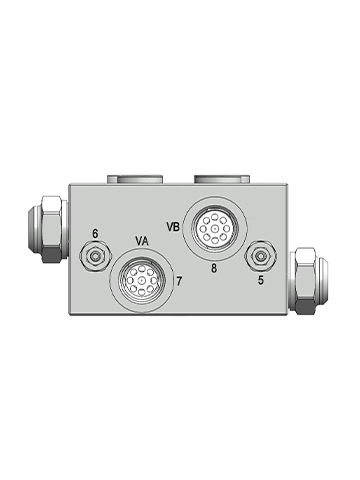

Válvula hidráulica RF6540

de controle de vazãopara atuadorde redução

As Válvulas de Controlo de Caudal com Dupla Compensação de Pressão podem fornecer compensação de pressão e controlo de caudal em duas linhas, sendo o caudal controlado em prioridade. Ideal para várias aplicações em que é necessário o controlo de velocidade com compensação de pressão de um atuador em ambas as direcções. Estes controlos oferecem controlo de caudal prioritário do contador com proteção de alívio em ambas as direcções. Concebido para aceitar um caudal de entrada elevado, um restritor de caudal com compensador de pressão limita o caudal prioritário máximo fornecido ao atuador, independentemente das variações de carga. O excesso de caudal é devolvido ao depósito através da linha oposta. Uma válvula de alívio que detecta cada saída prioritária e alivia para a linha oposta fornece proteção de alívio ao sistema. As válvulas de retenção em cada lado do circuito permitem que o fluxo de retorno do atuador passe de volta para o depósito com perdas mínimas. As válvulas podem ser aplicadas em máquinas e equipamentos agrícolas, de engenharia。 FUNCIONAMENTO E CARACTERÍSTICAS Na condição estável, quando o fluxo entra da porta de óleo VA (VB) através da porta de óleo MA (MB) para o atuador, e o excesso de fluxo retornará ao tanque de óleo através da válvula de retenção através da porta de óleo VB (VA). Quando a pressão de saída MA (MB) aumenta, a pressão de entrada da válvula de estrangulamento aumenta, e a folga da válvula de alívio também aumenta, desviando assim o excesso de fluxo e reduzindo a pressão do orifício MA (MB). Quando a pressão de saída do MA (MB) diminui, a pressão de entrada da válvula de estrangulamento diminui e a folga da válvula de descompressão também diminui, pelo que, para reduzir o caudal da derivação até ao seu fecho, aumenta-se a pressão do orifício MA (MB)
