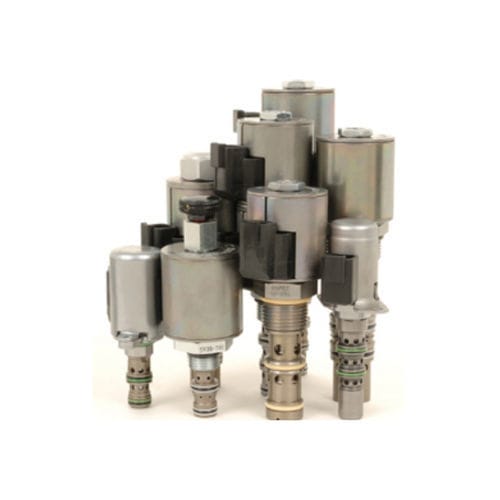

Válvula solenoide de ação direta SP08-47D

de 4 viashidráulicaà prova de água

Operado por solenóide, acção directa, 3 posições, 4 vias, carretel motor, controlo proporcional direccional. É um parafuso na válvula de cartucho hidráulico para utilização com fluidos hidráulicos de uso geral. A função de comando manual está disponível como opção. Operação Quando desenergizado, o SP08-47DX bloqueia o fluxo para a porta 3, permitindo ao mesmo tempo o fluxo da porta 2 para a porta 1 e da porta 4 para a porta 1. Quando a bobina #1 é energizada, o fluxo é permitido da porta 3 para a porta 4, e da porta 2 para a porta 1t. Quando a bobina #2 é energizada, o fluxo é permitido da porta 3 para a porta 2, e da porta 4 para a porta 1. Nota: Embora a porta 1 possa ser totalmente pressurizada, não se destina a ser utilizada como entrada da válvula. Características Solenóide de serviço contínuo. Carretel e gaiola de precisão endurecida para longa duração. Tensões opcionais da bobina e terminações. Opção de substituição manual. Opcional E-Coils à prova de água com classificação até IP69K. Construção eficiente em armadura húmida. Os cartuchos são intercambiáveis por voltagem. Cavidade comum à indústria. Fluidos: Fluido hidráulico de base mineral ou sintético com propriedades lubrificantes. Gama de viscosidade dos fluidos: 7.4 a 420 cSt Nível Máximo de Contaminação Operacional: 18/16/13 por ISO 4406 Peso da unidade: 0.14 kg (0,31 lb) Área Interna Molhada de Superfície: 158 cm² (24,5 in²) Indutância de Válvulas: 124 mH S1 97 mH S2 Corrente do Limiar: Ver gráficos de desempenho Frequência de PWM de Dither: 90 a 110 Hz Cavidade: VC08-4 cavidades de tamanho 08- 4 vias Torque de instalação do cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Até um máximo de 40,7 N-m (30 ft-lb) Torque da porca da bobina: 5.4 a 6,8 N-m (4 a 5 ft-lb) Restrição de orientação: Nenhuma
