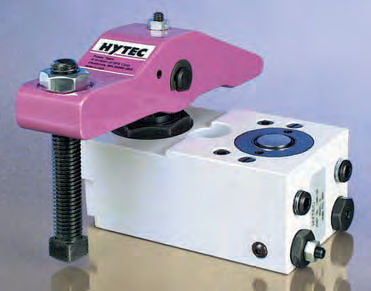

Garra hidráulica 11010 series

A montagem de parafuso único e o parafuso de fixação ajustável tornam estas pinças fáceis de reposicionar na fixação para se adaptarem a vários tamanhos de peças de trabalho, e tornam a configuração e e o ajuste mais rápidos do que outros métodos. Também lhe permite fixar várias dimensões de peças de trabalho sem mudar a fixação de cada vez. Quando montada numa mesa de máquina com ranhura em T, a necessidade de fixações é frequentemente eliminada. São utilizados dois actuadores separados para executar a função de fixação. Primeiro, um cilindro é utilizado para rodar o braço de fixação 90° para a posição sobre a peça de trabalho. Depois, um segundo cilindro é sequenciado para rodar o braço de fixação em contacto com a peça de trabalho e mantê-la no lugar. Estão disponíveis doze grampos com forças de aperto máximas até 8.295 lbs: seis com seis com rotação para a direita e seis com rotação para a esquerda. A pressão mínima de funcionamento é de 500 psi, a máxima é de 3.500 psi. - Montagem de parafuso simples - Válvula de sequência interna - Parafuso de aperto ajustável - Montagem com ranhura em T - Versões com porta SAE e NPT
