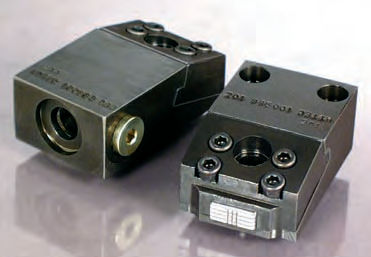

Grampo de aperto lateral 100 series

Os grampos de borda da Hytec desempenham três funções: localizar a peça de trabalho, fixar horizontalmente contra localizadores secundários e fixar verticalmente contra a superfície de localização primária. Esta força de fixação horizontal e vertical combinada pode localizar e fixar muitas peças sem necessidade de outros grampos. Estas abraçadeiras são extremamente compactas relativamente à sua força de aperto e estão disponíveis em versões de montagem convencional ou em coletor. Com apenas 1 polegada de altura, o seu design de baixo perfil permite-lhes permanecer por baixo da maioria das peças de trabalho para um acesso de maquinação sem restrições à superfície superior de uma peça. A abraçadeira 100986 foi concebida de forma compacta para montagem em coletor. A abraçadeira 100863 possui três portas de pressão para uma instalação conveniente e fácil encadeamento de várias abraçadeiras. Um curso generoso de 0,188" compensa as variações da peça de trabalho. Inclui bucha de montagem/localização amovível. - Ângulo de aperto de 15 graus - Pinça temperada, serrilhada e revestida - Ação simples - Pistão em aço para ferramentas, temperado - Três orifícios de pressão (100863) - Design compacto - Molas de retorno duplas, galvanizadas - Versões convencionais e de montagem em coletor
