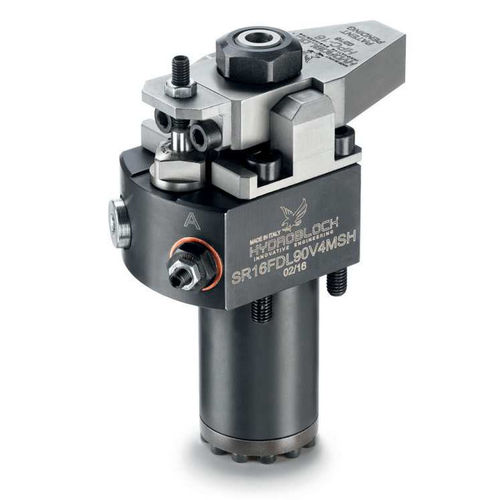

Grampo hidráulico HPC

A HYDROBLOCK oferece aos seus clientes um novo sistema de fixação prismática do tipo HPC-HARD PRISMATIC CLAMP para ser utilizado em combinação com o sistema de compensação único de que todos os cilindros da série SR COMPENSATION SYSTEM estão equipados. Graças à elevada precisão angular garantida pelo sistema de compensação, o braço de aperto é perfeitamente guiado pelas superfícies precisas do sistema de guia prismático montado no corpo do cilindro. Guia linear para absorver as forças radiais que actuam sobre o braço de aperto: A configuração do braço de aperto / haste do pistão é apenas minimamente dobrada, o que reduz drasticamente a tensão exercida sobre a peça a ser fixada durante a usinagem. Isto garante uma qualidade de fabricação sem igual, dentro de tolerâncias estreitas. Guia de prismas para absorver o torque: O braço de aperto montado na haste do pistão permanece perfeitamente alinhado mesmo quando sujeito a impulso radial e não transmite o torque de giro para o sistema de guia interno da haste do pistão. A haste é assim protegida contra danos causados por um torque excessivamente alto e são excluídas forças ou vibrações indesejadas que atuam sobre a peça. Alinhamento do braço de aperto no corpo do cilindro: está excluída a montagem incorrecta do braço de aperto na haste. A instalação correcta é automaticamente assegurada. Um alinhamento adicional não é mais necessário e as ranhuras não são necessárias. Proteção do sistema de balanço do cilindro: O sistema de giro interno não pode ser danificado durante a montagem. Ao apertar a porca roscada no braço de aperto, a guia prismática evita qualquer transmissão indesejada do binário de aperto para o sistema oscilante.
